Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,10 мм, 10 шт.

Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,10 мм, 10 шт.
  • Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,10 мм, 10 шт.
  • Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,10 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-050-0.10

Цену уточните у менеджера

Запросить КП Консультация

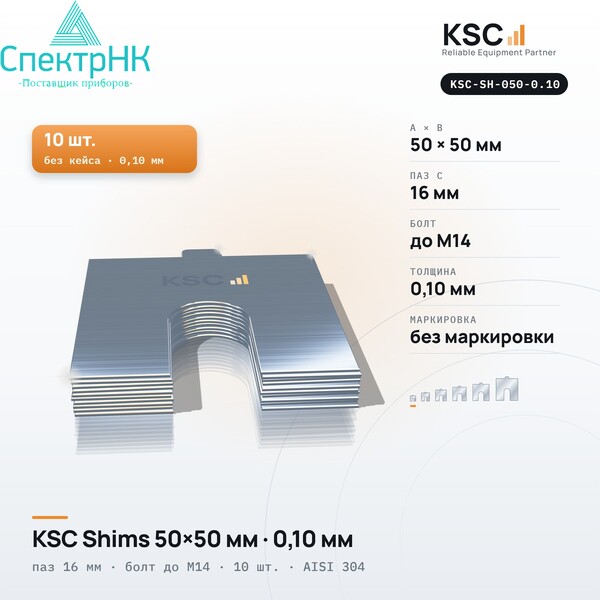

Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,10 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-050 толщиной 0,10 мм из нержавеющей стали AISI 304: габарит 50×50 мм, U-образный паз 16 мм под болт до M14. Пластины подкладывают под лапы небольших электродвигателей, насосов и вентиляторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-050-0.10;
  • габарит A × B — 50 × 50 мм, паз C — 16 мм, болт до M14;
  • толщина — 0,10 мм;
  • без маркировки на язычке — храните в пачке;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,10 мм

Граница тонкого диапазона: пластина 0,10 мм уже толще 0,08 мм, поэтому её можно класть в одну стопку с пластиной 0,05 или 0,075 мм. Её берут для точной подстройки после лазерного замера.

Примеры стопок с пластиной 0,10 мм

  • 0,45 мм = 0,30 + 0,10 + 0,05 мм;
  • 1,25 мм = 1,00 + 0,15 + 0,10 мм;
  • 3,30 мм = 3,00 + 0,20 + 0,10 мм;

Аналоги и подбор размера 50×50 мм

По габариту 50×50 мм пластина соответствует SKF TMAS 50 (паз 13 мм) и BALTECH 2N (паз 16 мм), по назначению — размеру A системы PERMABLOC (60×50 мм, паз 15 мм). Паз KSC-SH-050 шире, чем у TMAS 50, поэтому пластина подходит для тех же болтов.

Если нужны сразу все толщины, возьмите набор KSC-SK-050 в кейсе. Другие типоразмеры — в разделе пластины для центровки.

Вопросы и ответы

Сколько пластин можно класть под одну лапу?

Стандарт ANSI/ASA S2.75 допускает не больше 5 пластин под лапу, не больше одной пластины тоньше 0,08 мм. Из 13 толщин KSC Shims любая высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин.

Можно ли использовать пластины повторно?

Да, если они ровные, чистые и без забоин. Погнутые пластины меняют: стопка из мятых пластин пружинит и сбивает центровку.

Все толщины KSC Shims 50×50 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-050-0.05без маркировки
0,075 ммKSC-SH-050-0.075без маркировки
0,10 ммKSC-SH-050-0.10без маркировки
0,15 ммKSC-SH-050-0.15на язычке
0,20 ммKSC-SH-050-0.20на язычке
0,30 ммKSC-SH-050-0.30на язычке
0,40 ммKSC-SH-050-0.40на язычке
0,50 ммKSC-SH-050-0.50на язычке
0,70 ммKSC-SH-050-0.70на язычке
0,80 ммKSC-SH-050-0.80на язычке
1,00 ммKSC-SH-050-1.00на язычке
2,00 ммKSC-SH-050-2.00на язычке
3,00 ммKSC-SH-050-3.00на язычке
Набор в кейсеKSC-SK-05012 толщин × 10 шт., в кейсе

Толщина 0,10 мм в других размерах: 75×75 мм · 100×100 мм · 125×125 мм · 150×150 мм · 200×200 мм.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
