Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 0,10 мм, 10 шт.

Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 0,10 мм, 10 шт.
  • Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 0,10 мм, 10 шт.
  • Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 0,10 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-075-0.10

Цену уточните у менеджера

Запросить КП Консультация

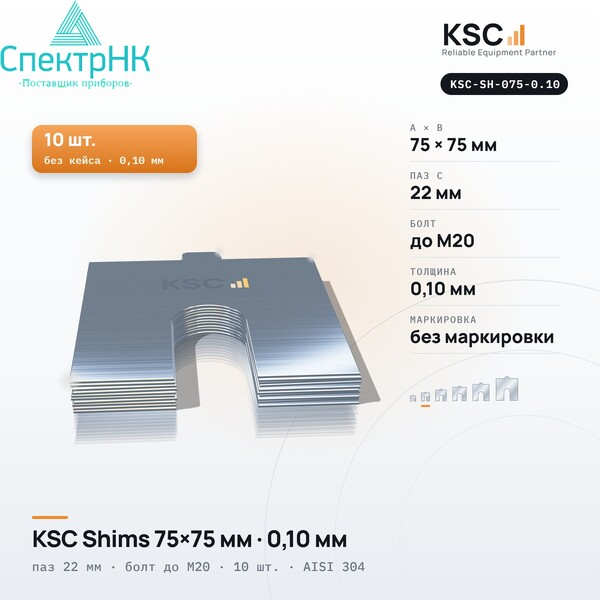

Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 0,10 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-075 толщиной 0,10 мм из нержавеющей стали AISI 304: габарит 75×75 мм, U-образный паз 22 мм под болт до M20. Пластины подкладывают под лапы насосов, электродвигателей и вентиляторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-075-0.10;
  • габарит A × B — 75 × 75 мм, паз C — 22 мм, болт до M20;
  • толщина — 0,10 мм;
  • без маркировки на язычке — храните в пачке;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,10 мм

Граница тонкого диапазона: пластина 0,10 мм уже толще 0,08 мм, поэтому её можно класть в одну стопку с пластиной 0,05 или 0,075 мм. Её берут для точной подстройки после лазерного замера.

Примеры стопок с пластиной 0,10 мм

  • 0,45 мм = 0,30 + 0,10 + 0,05 мм;
  • 1,25 мм = 1,00 + 0,15 + 0,10 мм;
  • 3,30 мм = 3,00 + 0,20 + 0,10 мм;

Аналоги и подбор размера 75×75 мм

Габарит 75×75 мм совпадает со SKF TMAS 75 (паз 21 мм), а паз 22 мм — с BALTECH 3N; в системе PERMABLOC ему соответствует размер B (80×70 мм, паз 22 мм).

Если нужны сразу все толщины, возьмите набор KSC-SK-075 в кейсе. Другие типоразмеры — в разделе пластины для центровки.

Вопросы и ответы

Почему пластины из нержавеющей стали?

Сталь AISI 304 не ржавеет и не слёживается: стопка не прибавляет высоты от коррозии, а ровные чистые пластины можно ставить повторно.

Как правильно поставить пластину под лапу?

Агрегат обесточивают, очищают лапу и раму, заводят пластину пазом на болт до упора и немного отводят назад, чтобы резьба её не прижала. Тонкие пластины кладут между толстыми.

Все толщины KSC Shims 75×75 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-075-0.05без маркировки
0,075 ммKSC-SH-075-0.075без маркировки
0,10 ммKSC-SH-075-0.10без маркировки
0,15 ммKSC-SH-075-0.15на язычке
0,20 ммKSC-SH-075-0.20на язычке
0,30 ммKSC-SH-075-0.30на язычке
0,40 ммKSC-SH-075-0.40на язычке
0,50 ммKSC-SH-075-0.50на язычке
0,70 ммKSC-SH-075-0.70на язычке
0,80 ммKSC-SH-075-0.80на язычке
1,00 ммKSC-SH-075-1.00на язычке
2,00 ммKSC-SH-075-2.00на язычке
3,00 ммKSC-SH-075-3.00на язычке
Набор в кейсеKSC-SK-07512 толщин × 10 шт., в кейсе

Толщина 0,10 мм в других размерах: 50×50 мм · 100×100 мм · 125×125 мм · 150×150 мм · 200×200 мм.
