Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 0,05 мм, 10 шт.

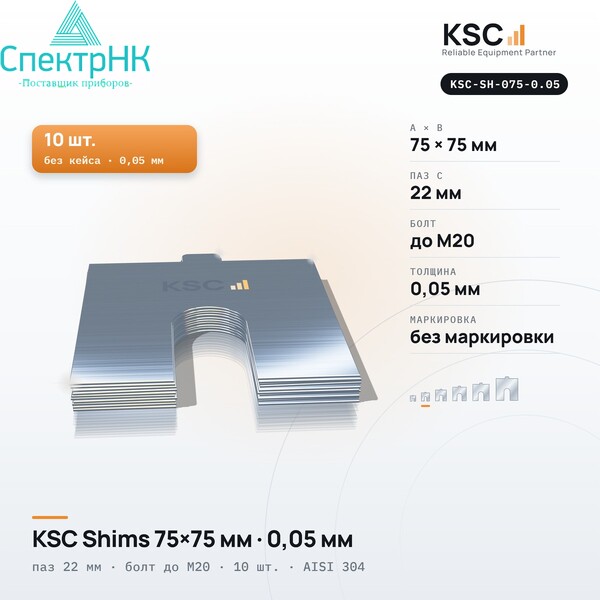

Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 0,05 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-075 толщиной 0,05 мм из нержавеющей стали AISI 304: габарит 75×75 мм, U-образный паз 22 мм под болт до M20. Пластины подкладывают под лапы насосов, электродвигателей и вентиляторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

• артикул — KSC-SH-075-0.05;
• габарит A × B — 75 × 75 мм, паз C — 22 мм, болт до M20;
• толщина — 0,05 мм;
• без маркировки на язычке — храните в пачке;
• материал — нержавеющая сталь AISI 304;
• в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,05 мм

Наименьшая толщина линейки. Её кладут для последней доводки по высоте, когда после замера остаётся несколько сотых миллиметра, и для заполнения малого зазора под «мягкой лапой». Пластина тоньше 0,08 мм, поэтому под одной лапой может лежать только одна такая пластина.

Примеры стопок с пластиной 0,05 мм

• 0,55 мм = 0,50 + 0,05 мм;
• 1,65 мм = 0,80 + 0,80 + 0,05 мм;
• 3,45 мм = 3,00 + 0,40 + 0,05 мм;

Аналоги и подбор размера 75×75 мм

Габарит 75×75 мм совпадает со SKF TMAS 75 (паз 21 мм), а паз 22 мм — с BALTECH 3N; в системе PERMABLOC ему соответствует размер B (80×70 мм, паз 22 мм).

12 толщин этого размера по 10 шт. собраны в наборе KSC-SK-075 в кейсе; остальные размеры — в разделе пластины для центровки.

Вопросы и ответы

Как подобрать размер пластины?

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.

Чем пачка отличается от набора в кейсе?

Пачка — это 10 пластин одного размера и одной толщины, её берут на пополнение. Набор в кейсе содержит 12 толщин по 10 шт. и нужен для работы на объекте.

Все толщины KSC Shims 75×75 мм

Толщина 0,05 мм в других размерах: 50×50 мм · 100×100 мм · 125×125 мм · 150×150 мм · 200×200 мм.
