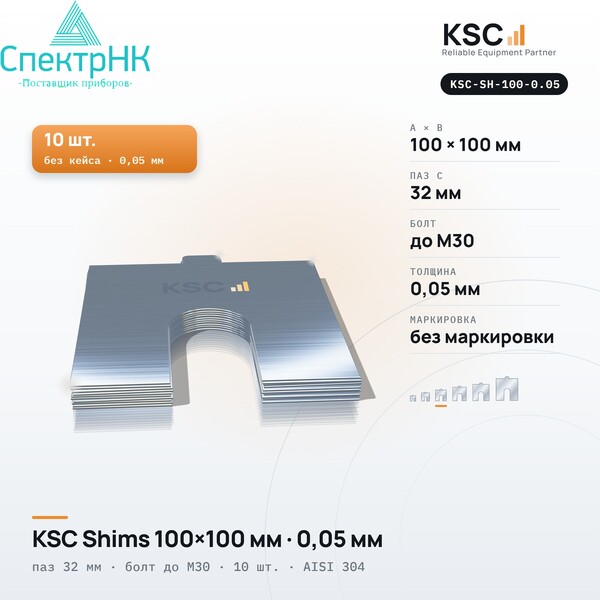

Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 0,05 мм, 10 шт.

Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 0,05 мм, 10 шт.
  • Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 0,05 мм, 10 шт.
  • Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 0,05 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-100-0.05

Цену уточните у менеджера

Запросить КП Консультация

Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 0,05 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-100 толщиной 0,05 мм из нержавеющей стали AISI 304: габарит 100×100 мм, U-образный паз 32 мм под болт до M30. Пластины подкладывают под лапы электродвигателей, насосов, вентиляторов и редукторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-100-0.05;
  • габарит A × B — 100 × 100 мм, паз C — 32 мм, болт до M30;
  • толщина — 0,05 мм;
  • без маркировки на язычке — храните в пачке;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,05 мм

Наименьшая толщина линейки. Её кладут для последней доводки по высоте, когда после замера остаётся несколько сотых миллиметра, и для заполнения малого зазора под «мягкой лапой». Пластина тоньше 0,08 мм, поэтому под одной лапой может лежать только одна такая пластина.

Примеры стопок с пластиной 0,05 мм

  • 0,55 мм = 0,50 + 0,05 мм;
  • 1,65 мм = 0,80 + 0,80 + 0,05 мм;
  • 3,45 мм = 3,00 + 0,40 + 0,05 мм;

Аналоги и подбор размера 100×100 мм

Геометрия совпадает со SKF TMAS 100 и BALTECH 4N: 100×100 мм, паз 32 мм. В системе PERMABLOC этому классу соответствует размер C (100×80 мм, паз 32 мм).

12 толщин этого размера по 10 шт. собраны в наборе KSC-SK-100 в кейсе; остальные размеры — в разделе пластины для центровки.

Вопросы и ответы

Сколько пластин можно класть под одну лапу?

Стандарт ANSI/ASA S2.75 допускает не больше 5 пластин под лапу, не больше одной пластины тоньше 0,08 мм. Из 13 толщин KSC Shims любая высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин.

Чем пачка отличается от набора в кейсе?

Пачка — это 10 пластин одного размера и одной толщины, её берут на пополнение. Набор в кейсе содержит 12 толщин по 10 шт. и нужен для работы на объекте.

Все толщины KSC Shims 100×100 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-100-0.05без маркировки
0,075 ммKSC-SH-100-0.075без маркировки
0,10 ммKSC-SH-100-0.10без маркировки
0,15 ммKSC-SH-100-0.15на язычке
0,20 ммKSC-SH-100-0.20на язычке
0,30 ммKSC-SH-100-0.30на язычке
0,40 ммKSC-SH-100-0.40на язычке
0,50 ммKSC-SH-100-0.50на язычке
0,70 ммKSC-SH-100-0.70на язычке
0,80 ммKSC-SH-100-0.80на язычке
1,00 ммKSC-SH-100-1.00на язычке
2,00 ммKSC-SH-100-2.00на язычке
3,00 ммKSC-SH-100-3.00на язычке
Набор в кейсеKSC-SK-10012 толщин × 10 шт., в кейсе

Толщина 0,05 мм в других размерах: 50×50 мм · 75×75 мм · 125×125 мм · 150×150 мм · 200×200 мм.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
