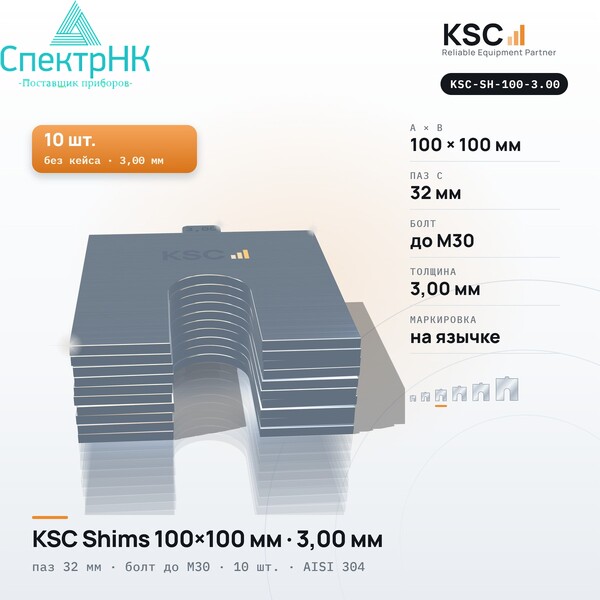

Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 3,00 мм, 10 шт.

Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 3,00 мм, 10 шт.
  • Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 3,00 мм, 10 шт.
  • Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 3,00 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-100-3.00

Цену уточните у менеджера

Запросить КП Консультация

Центровочные пластины KSC Shims 100×100 мм, паз 32 мм, 3,00 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-100 толщиной 3,00 мм из нержавеющей стали AISI 304: габарит 100×100 мм, U-образный паз 32 мм под болт до M30. Пластины подкладывают под лапы электродвигателей, насосов, вентиляторов и редукторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-100-3.00;
  • габарит A × B — 100 × 100 мм, паз C — 32 мм, болт до M30;
  • толщина — 3,00 мм;
  • толщина нанесена на язычок;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 3,00 мм

Наибольшая толщина линейки. Пластины 3,00 мм кладут в основание стопки при больших поправках; вместе с 1,00 мм и тонкими номиналами они дают высоту до 4,20 мм не больше чем тремя пластинами.

Примеры стопок с пластиной 3,00 мм

  • 3,35 мм = 3,00 + 0,30 + 0,05 мм;
  • 4,15 мм = 3,00 + 1,00 + 0,15 мм;
  • 6,15 мм = 3,00 + 3,00 + 0,15 мм;

Аналоги и подбор размера 100×100 мм

Геометрия совпадает со SKF TMAS 100 и BALTECH 4N: 100×100 мм, паз 32 мм. В системе PERMABLOC этому классу соответствует размер C (100×80 мм, паз 32 мм).

Если нужны сразу все толщины, возьмите набор KSC-SK-100 в кейсе. Другие типоразмеры — в разделе пластины для центровки.

Вопросы и ответы

Как подобрать размер пластины?

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.

Нужен ли микрометр, чтобы набрать стопку?

На пластинах толще 0,10 мм толщина нанесена на язычок, поэтому стопку набирают по маркировке. Тонкие пластины 0,05; 0,075 и 0,10 мм хранятся в своих пачках или ячейках кейса.

Все толщины KSC Shims 100×100 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-100-0.05без маркировки
0,075 ммKSC-SH-100-0.075без маркировки
0,10 ммKSC-SH-100-0.10без маркировки
0,15 ммKSC-SH-100-0.15на язычке
0,20 ммKSC-SH-100-0.20на язычке
0,30 ммKSC-SH-100-0.30на язычке
0,40 ммKSC-SH-100-0.40на язычке
0,50 ммKSC-SH-100-0.50на язычке
0,70 ммKSC-SH-100-0.70на язычке
0,80 ммKSC-SH-100-0.80на язычке
1,00 ммKSC-SH-100-1.00на язычке
2,00 ммKSC-SH-100-2.00на язычке
3,00 ммKSC-SH-100-3.00на язычке
Набор в кейсеKSC-SK-10012 толщин × 10 шт., в кейсе

Толщина 3,00 мм в других размерах: 50×50 мм · 75×75 мм · 125×125 мм · 150×150 мм · 200×200 мм.
