Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 3,00 мм, 10 шт.

Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 3,00 мм, 10 шт.
  • Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 3,00 мм, 10 шт.
  • Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 3,00 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-200-3.00

Цену уточните у менеджера

Запросить КП Консультация

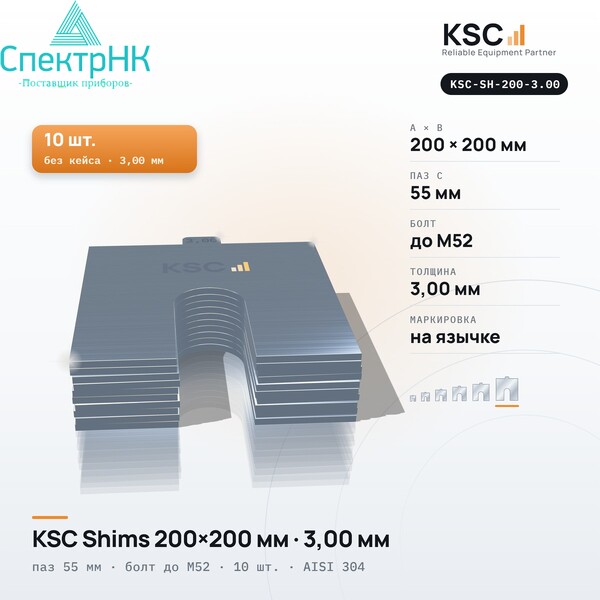

Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 3,00 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-200 толщиной 3,00 мм из нержавеющей стали AISI 304: габарит 200×200 мм, U-образный паз 55 мм под болт до M52. Пластины подкладывают под лапы крупных электродвигателей, редукторов, компрессоров и генераторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-200-3.00;
  • габарит A × B — 200 × 200 мм, паз C — 55 мм, болт до M52;
  • толщина — 3,00 мм;
  • толщина нанесена на язычок;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 3,00 мм

Наибольшая толщина линейки. Пластины 3,00 мм кладут в основание стопки при больших поправках; вместе с 1,00 мм и тонкими номиналами они дают высоту до 4,20 мм не больше чем тремя пластинами.

Примеры стопок с пластиной 3,00 мм

  • 3,35 мм = 3,00 + 0,30 + 0,05 мм;
  • 4,15 мм = 3,00 + 1,00 + 0,15 мм;
  • 6,15 мм = 3,00 + 3,00 + 0,15 мм;

Аналоги и подбор размера 200×200 мм

Габарит 200×200 мм совпадает со SKF TMAS 200 и BALTECH 8N — у них тот же паз 55 мм; в системе PERMABLOC ему соответствует размер E (200×165 мм, паз 58 мм).

Если нужны сразу все толщины, возьмите набор KSC-SK-200 в кейсе. Другие типоразмеры — в разделе пластины для центровки.

Вопросы и ответы

Нужен ли микрометр, чтобы набрать стопку?

На пластинах толще 0,10 мм толщина нанесена на язычок, поэтому стопку набирают по маркировке. Тонкие пластины 0,05; 0,075 и 0,10 мм хранятся в своих пачках или ячейках кейса.

Подходят ли пластины для лазерной центровки?

Да. Лазерная система показывает, на сколько поднять или опустить каждую лапу, а стопку под эту величину набирают из пластин KSC Shims нужных толщин.

Все толщины KSC Shims 200×200 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-200-0.05без маркировки
0,075 ммKSC-SH-200-0.075без маркировки
0,10 ммKSC-SH-200-0.10без маркировки
0,15 ммKSC-SH-200-0.15на язычке
0,20 ммKSC-SH-200-0.20на язычке
0,30 ммKSC-SH-200-0.30на язычке
0,40 ммKSC-SH-200-0.40на язычке
0,50 ммKSC-SH-200-0.50на язычке
0,70 ммKSC-SH-200-0.70на язычке
0,80 ммKSC-SH-200-0.80на язычке
1,00 ммKSC-SH-200-1.00на язычке
2,00 ммKSC-SH-200-2.00на язычке
3,00 ммKSC-SH-200-3.00на язычке
Набор в кейсеKSC-SK-20012 толщин × 10 шт., в кейсе

Толщина 3,00 мм в других размерах: 50×50 мм · 75×75 мм · 100×100 мм · 125×125 мм · 150×150 мм.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
