Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 0,80 мм, 10 шт.

Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 0,80 мм, 10 шт.
  • Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 0,80 мм, 10 шт.
  • Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 0,80 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-200-0.80

Цену уточните у менеджера

Запросить КП Консультация

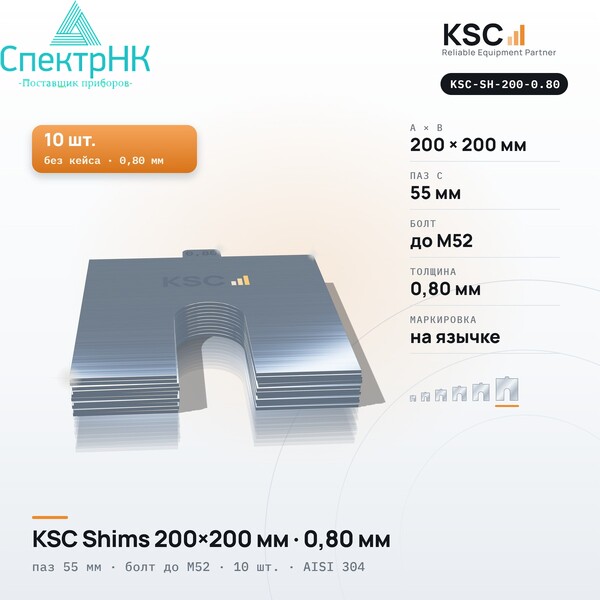

Центровочные пластины KSC Shims 200×200 мм, паз 55 мм, 0,80 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-200 толщиной 0,80 мм из нержавеющей стали AISI 304: габарит 200×200 мм, U-образный паз 55 мм под болт до M52. Пластины подкладывают под лапы крупных электродвигателей, редукторов, компрессоров и генераторов, чтобы выставить агрегат по высоте при центровке валов.

В пачке 10 пластин одной толщины, кейс не входит. Защищённый кейс есть только у наборов KSC-SK.

Характеристики

  • артикул — KSC-SH-200-0.80;
  • габарит A × B — 200 × 200 мм, паз C — 55 мм, болт до M52;
  • толщина — 0,80 мм;
  • толщина нанесена на язычок;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,80 мм

Номинал 0,80 мм дополняет 0,70 и 1,00 мм. Его применяют при выверке агрегатов после ремонта рамы или замены двигателя, когда поправка близка к миллиметру.

Примеры стопок с пластиной 0,80 мм

  • 1,15 мм = 0,80 + 0,30 + 0,05 мм;
  • 1,95 мм = 1,00 + 0,80 + 0,15 мм;
  • 4,00 мм = 3,00 + 0,80 + 0,20 мм;

Аналоги и подбор размера 200×200 мм

Габарит 200×200 мм совпадает со SKF TMAS 200 и BALTECH 8N — у них тот же паз 55 мм; в системе PERMABLOC ему соответствует размер E (200×165 мм, паз 58 мм).

12 толщин этого размера по 10 шт. собраны в наборе KSC-SK-200 в кейсе; остальные размеры — в разделе пластины для центровки.

Вопросы и ответы

Сколько пластин можно класть под одну лапу?

Стандарт ANSI/ASA S2.75 допускает не больше 5 пластин под лапу, не больше одной пластины тоньше 0,08 мм. Из 13 толщин KSC Shims любая высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин.

Почему пластины из нержавеющей стали?

Сталь AISI 304 не ржавеет и не слёживается: стопка не прибавляет высоты от коррозии, а ровные чистые пластины можно ставить повторно.

Все толщины KSC Shims 200×200 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-200-0.05без маркировки
0,075 ммKSC-SH-200-0.075без маркировки
0,10 ммKSC-SH-200-0.10без маркировки
0,15 ммKSC-SH-200-0.15на язычке
0,20 ммKSC-SH-200-0.20на язычке
0,30 ммKSC-SH-200-0.30на язычке
0,40 ммKSC-SH-200-0.40на язычке
0,50 ммKSC-SH-200-0.50на язычке
0,70 ммKSC-SH-200-0.70на язычке
0,80 ммKSC-SH-200-0.80на язычке
1,00 ммKSC-SH-200-1.00на язычке
2,00 ммKSC-SH-200-2.00на язычке
3,00 ммKSC-SH-200-3.00на язычке
Набор в кейсеKSC-SK-20012 толщин × 10 шт., в кейсе

Толщина 0,80 мм в других размерах: 50×50 мм · 75×75 мм · 100×100 мм · 125×125 мм · 150×150 мм.
