Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,80 мм, 10 шт.

Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,80 мм, 10 шт.
  • Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,80 мм, 10 шт.
  • Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,80 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-050-0.80

Цену уточните у менеджера

Запросить КП Консультация

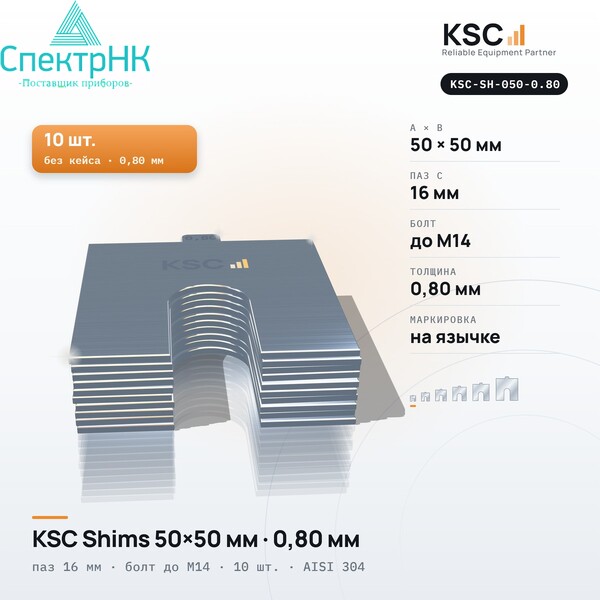

Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,80 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-050 толщиной 0,80 мм из нержавеющей стали AISI 304: габарит 50×50 мм, U-образный паз 16 мм под болт до M14. Пластины подкладывают под лапы небольших электродвигателей, насосов и вентиляторов, чтобы выставить агрегат по высоте при центровке валов.

В пачке 10 пластин одной толщины, кейс не входит. Защищённый кейс есть только у наборов KSC-SK.

Характеристики

  • артикул — KSC-SH-050-0.80;
  • габарит A × B — 50 × 50 мм, паз C — 16 мм, болт до M14;
  • толщина — 0,80 мм;
  • толщина нанесена на язычок;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,80 мм

Номинал 0,80 мм дополняет 0,70 и 1,00 мм. Его применяют при выверке агрегатов после ремонта рамы или замены двигателя, когда поправка близка к миллиметру.

Примеры стопок с пластиной 0,80 мм

  • 1,15 мм = 0,80 + 0,30 + 0,05 мм;
  • 1,95 мм = 1,00 + 0,80 + 0,15 мм;
  • 4,00 мм = 3,00 + 0,80 + 0,20 мм;

Аналоги и подбор размера 50×50 мм

По габариту 50×50 мм пластина соответствует SKF TMAS 50 (паз 13 мм) и BALTECH 2N (паз 16 мм), по назначению — размеру A системы PERMABLOC (60×50 мм, паз 15 мм). Паз KSC-SH-050 шире, чем у TMAS 50, поэтому пластина подходит для тех же болтов.

12 толщин этого размера по 10 шт. собраны в наборе KSC-SK-050 в кейсе; остальные размеры — в разделе пластины для центровки.

Вопросы и ответы

Сколько пластин можно класть под одну лапу?

Стандарт ANSI/ASA S2.75 допускает не больше 5 пластин под лапу, не больше одной пластины тоньше 0,08 мм. Из 13 толщин KSC Shims любая высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин.

Нужен ли микрометр, чтобы набрать стопку?

На пластинах толще 0,10 мм толщина нанесена на язычок, поэтому стопку набирают по маркировке. Тонкие пластины 0,05; 0,075 и 0,10 мм хранятся в своих пачках или ячейках кейса.

Все толщины KSC Shims 50×50 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-050-0.05без маркировки
0,075 ммKSC-SH-050-0.075без маркировки
0,10 ммKSC-SH-050-0.10без маркировки
0,15 ммKSC-SH-050-0.15на язычке
0,20 ммKSC-SH-050-0.20на язычке
0,30 ммKSC-SH-050-0.30на язычке
0,40 ммKSC-SH-050-0.40на язычке
0,50 ммKSC-SH-050-0.50на язычке
0,70 ммKSC-SH-050-0.70на язычке
0,80 ммKSC-SH-050-0.80на язычке
1,00 ммKSC-SH-050-1.00на язычке
2,00 ммKSC-SH-050-2.00на язычке
3,00 ммKSC-SH-050-3.00на язычке
Набор в кейсеKSC-SK-05012 толщин × 10 шт., в кейсе

Толщина 0,80 мм в других размерах: 75×75 мм · 100×100 мм · 125×125 мм · 150×150 мм · 200×200 мм.
