Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,50 мм, 10 шт.

Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,50 мм, 10 шт.
  • Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,50 мм, 10 шт.
  • Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,50 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-050-0.50

Цену уточните у менеджера

Запросить КП Консультация

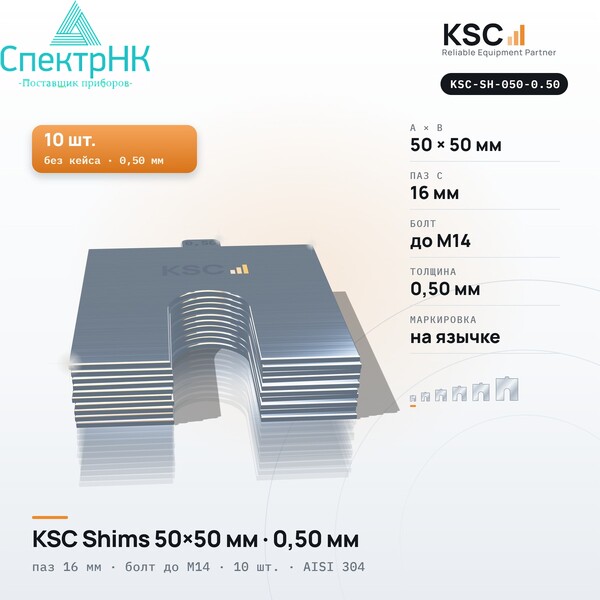

Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,50 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-050 толщиной 0,50 мм из нержавеющей стали AISI 304: габарит 50×50 мм, U-образный паз 16 мм под болт до M14. Пластины подкладывают под лапы небольших электродвигателей, насосов и вентиляторов, чтобы выставить агрегат по высоте при центровке валов.

В пачке 10 пластин одной толщины, кейс не входит. Защищённый кейс есть только у наборов KSC-SK.

Характеристики

  • артикул — KSC-SH-050-0.50;
  • габарит A × B — 50 × 50 мм, паз C — 16 мм, болт до M14;
  • толщина — 0,50 мм;
  • толщина нанесена на язычок;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,50 мм

Полумиллиметровая пластина — основа стопок средней высоты. Её ставят при монтаже насосов и двигателей на новую раму, когда агрегат нужно поднять на заметную величину.

Примеры стопок с пластиной 0,50 мм

  • 0,85 мм = 0,50 + 0,30 + 0,05 мм;
  • 1,65 мм = 1,00 + 0,50 + 0,15 мм;
  • 3,70 мм = 3,00 + 0,50 + 0,20 мм;

Аналоги и подбор размера 50×50 мм

По габариту 50×50 мм пластина соответствует SKF TMAS 50 (паз 13 мм) и BALTECH 2N (паз 16 мм), по назначению — размеру A системы PERMABLOC (60×50 мм, паз 15 мм). Паз KSC-SH-050 шире, чем у TMAS 50, поэтому пластина подходит для тех же болтов.

Если нужны сразу все толщины, возьмите набор KSC-SK-050 в кейсе. Другие типоразмеры — в разделе пластины для центровки.

Вопросы и ответы

Что такое «мягкая лапа» и как её убрать?

Это лапа, которая не прилегает к раме: при затяжке болта корпус агрегата деформируется. Зазор под такой лапой заполняют пластинами до окончательной затяжки болтов.

Чем пачка отличается от набора в кейсе?

Пачка — это 10 пластин одного размера и одной толщины, её берут на пополнение. Набор в кейсе содержит 12 толщин по 10 шт. и нужен для работы на объекте.

Все толщины KSC Shims 50×50 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-050-0.05без маркировки
0,075 ммKSC-SH-050-0.075без маркировки
0,10 ммKSC-SH-050-0.10без маркировки
0,15 ммKSC-SH-050-0.15на язычке
0,20 ммKSC-SH-050-0.20на язычке
0,30 ммKSC-SH-050-0.30на язычке
0,40 ммKSC-SH-050-0.40на язычке
0,50 ммKSC-SH-050-0.50на язычке
0,70 ммKSC-SH-050-0.70на язычке
0,80 ммKSC-SH-050-0.80на язычке
1,00 ммKSC-SH-050-1.00на язычке
2,00 ммKSC-SH-050-2.00на язычке
3,00 ммKSC-SH-050-3.00на язычке
Набор в кейсеKSC-SK-05012 толщин × 10 шт., в кейсе

Толщина 0,50 мм в других размерах: 75×75 мм · 100×100 мм · 125×125 мм · 150×150 мм · 200×200 мм.
