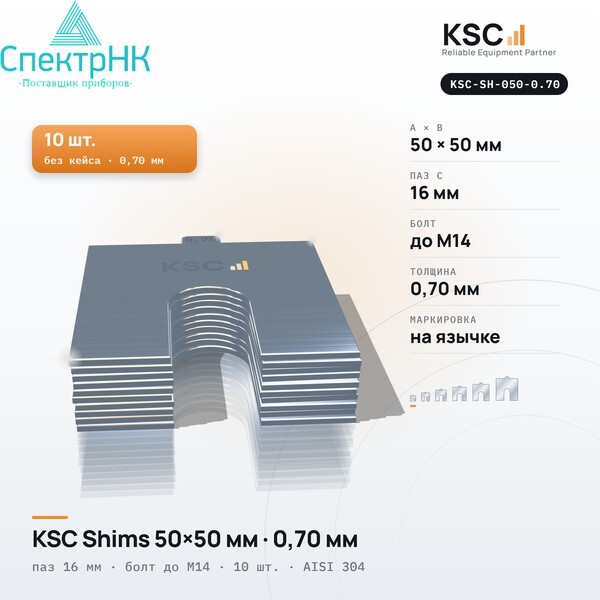

Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,70 мм, 10 шт.

Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,70 мм, 10 шт.
  • Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,70 мм, 10 шт.
  • Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,70 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-050-0.70

Цену уточните у менеджера

Запросить КП Консультация

Центровочные пластины KSC Shims 50×50 мм, паз 16 мм, 0,70 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-050 толщиной 0,70 мм из нержавеющей стали AISI 304: габарит 50×50 мм, U-образный паз 16 мм под болт до M14. Пластины подкладывают под лапы небольших электродвигателей, насосов и вентиляторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-050-0.70;
  • габарит A × B — 50 × 50 мм, паз C — 16 мм, болт до M14;
  • толщина — 0,70 мм;
  • толщина нанесена на язычок;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,70 мм

С пластиной 0,70 мм высоты около миллиметра закрываются без лишних слоёв: стопка получается короче и меньше пружинит под нагрузкой.

Примеры стопок с пластиной 0,70 мм

  • 1,05 мм = 0,70 + 0,30 + 0,05 мм;
  • 1,85 мм = 1,00 + 0,70 + 0,15 мм;
  • 3,90 мм = 3,00 + 0,70 + 0,20 мм;

Аналоги и подбор размера 50×50 мм

По габариту 50×50 мм пластина соответствует SKF TMAS 50 (паз 13 мм) и BALTECH 2N (паз 16 мм), по назначению — размеру A системы PERMABLOC (60×50 мм, паз 15 мм). Паз KSC-SH-050 шире, чем у TMAS 50, поэтому пластина подходит для тех же болтов.

12 толщин этого размера по 10 шт. собраны в наборе KSC-SK-050 в кейсе; остальные размеры — в разделе пластины для центровки.

Вопросы и ответы

Как подобрать размер пластины?

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.

Как правильно поставить пластину под лапу?

Агрегат обесточивают, очищают лапу и раму, заводят пластину пазом на болт до упора и немного отводят назад, чтобы резьба её не прижала. Тонкие пластины кладут между толстыми.

Все толщины KSC Shims 50×50 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-050-0.05без маркировки
0,075 ммKSC-SH-050-0.075без маркировки
0,10 ммKSC-SH-050-0.10без маркировки
0,15 ммKSC-SH-050-0.15на язычке
0,20 ммKSC-SH-050-0.20на язычке
0,30 ммKSC-SH-050-0.30на язычке
0,40 ммKSC-SH-050-0.40на язычке
0,50 ммKSC-SH-050-0.50на язычке
0,70 ммKSC-SH-050-0.70на язычке
0,80 ммKSC-SH-050-0.80на язычке
1,00 ммKSC-SH-050-1.00на язычке
2,00 ммKSC-SH-050-2.00на язычке
3,00 ммKSC-SH-050-3.00на язычке
Набор в кейсеKSC-SK-05012 толщин × 10 шт., в кейсе

Толщина 0,70 мм в других размерах: 75×75 мм · 100×100 мм · 125×125 мм · 150×150 мм · 200×200 мм.
