Центровочные пластины KSC Shims 125×125 мм, паз 45 мм, 3,00 мм, 10 шт.

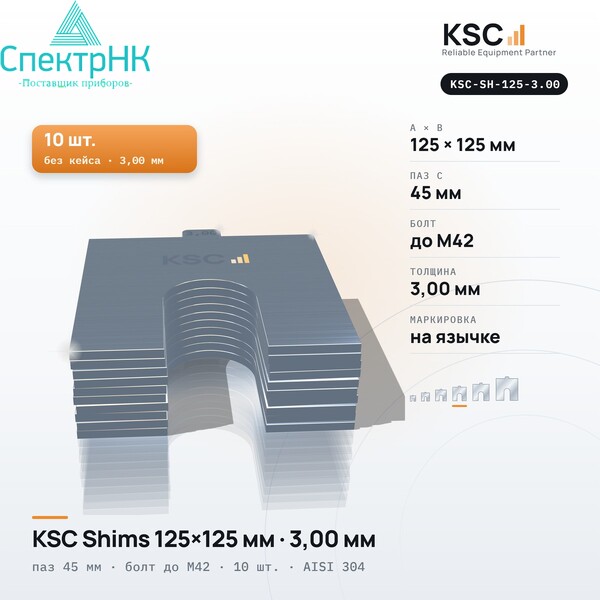

Центровочные пластины KSC Shims 125×125 мм, паз 45 мм, 3,00 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-125 толщиной 3,00 мм из нержавеющей стали AISI 304: габарит 125×125 мм, U-образный паз 45 мм под болт до M42. Пластины подкладывают под лапы крупных электродвигателей, редукторов и компрессоров, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

• артикул — KSC-SH-125-3.00;
• габарит A × B — 125 × 125 мм, паз C — 45 мм, болт до M42;
• толщина — 3,00 мм;
• толщина нанесена на язычок;
• материал — нержавеющая сталь AISI 304;
• в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 3,00 мм

Наибольшая толщина линейки. Пластины 3,00 мм кладут в основание стопки при больших поправках; вместе с 1,00 мм и тонкими номиналами они дают высоту до 4,20 мм не больше чем тремя пластинами.

Примеры стопок с пластиной 3,00 мм

• 3,35 мм = 3,00 + 0,30 + 0,05 мм;
• 4,15 мм = 3,00 + 1,00 + 0,15 мм;
• 6,15 мм = 3,00 + 3,00 + 0,15 мм;

Аналоги и подбор размера 125×125 мм

Габарит и паз 45 мм совпадают со SKF TMAS 125 и BALTECH 5N; в системе PERMABLOC этому классу соответствует размер D (130×105 мм, паз 44 мм).

Если нужны сразу все толщины, возьмите набор KSC-SK-125 в кейсе. Другие типоразмеры — в разделе пластины для центровки.

Вопросы и ответы

Сколько пластин можно класть под одну лапу?

Стандарт ANSI/ASA S2.75 допускает не больше 5 пластин под лапу, не больше одной пластины тоньше 0,08 мм. Из 13 толщин KSC Shims любая высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин.

Нужен ли микрометр, чтобы набрать стопку?

На пластинах толще 0,10 мм толщина нанесена на язычок, поэтому стопку набирают по маркировке. Тонкие пластины 0,05; 0,075 и 0,10 мм хранятся в своих пачках или ячейках кейса.

Все толщины KSC Shims 125×125 мм

Толщина 3,00 мм в других размерах: 50×50 мм · 75×75 мм · 100×100 мм · 150×150 мм · 200×200 мм.
