Центровочные пластины KSC Shims 125×125 мм, паз 45 мм, 0,20 мм, 10 шт.

Центровочные пластины KSC Shims 125×125 мм, паз 45 мм, 0,20 мм, 10 шт.
  • Центровочные пластины KSC Shims 125×125 мм, паз 45 мм, 0,20 мм, 10 шт.
  • Центровочные пластины KSC Shims 125×125 мм, паз 45 мм, 0,20 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-125-0.20

Цену уточните у менеджера

Запросить КП Консультация

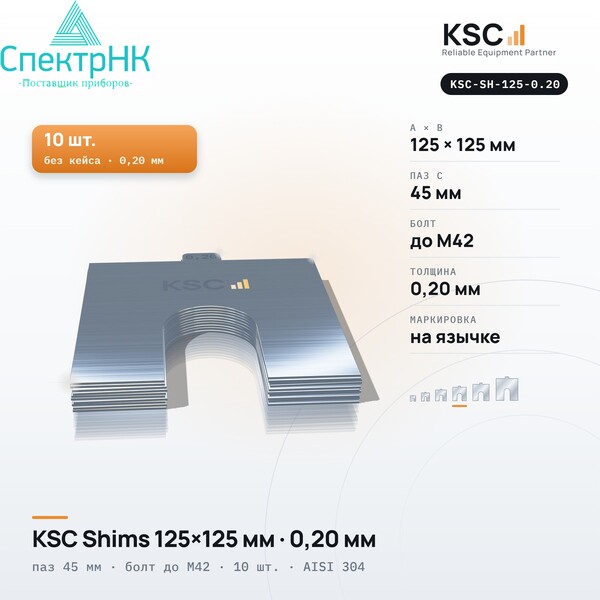

Центровочные пластины KSC Shims 125×125 мм, паз 45 мм, 0,20 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-125 толщиной 0,20 мм из нержавеющей стали AISI 304: габарит 125×125 мм, U-образный паз 45 мм под болт до M42. Пластины подкладывают под лапы крупных электродвигателей, редукторов и компрессоров, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-125-0.20;
  • габарит A × B — 125 × 125 мм, паз C — 45 мм, болт до M42;
  • толщина — 0,20 мм;
  • толщина нанесена на язычок;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,20 мм

Ходовая толщина для поправок по высоте после замера: пластина достаточно жёсткая, чтобы не мяться при установке, и позволяет подбирать высоту мелким шагом. Толщина нанесена на язычок.

Примеры стопок с пластиной 0,20 мм

  • 0,55 мм = 0,30 + 0,20 + 0,05 мм;
  • 1,35 мм = 1,00 + 0,20 + 0,15 мм;
  • 3,40 мм = 3,00 + 0,20 + 0,20 мм;

Аналоги и подбор размера 125×125 мм

Габарит и паз 45 мм совпадают со SKF TMAS 125 и BALTECH 5N; в системе PERMABLOC этому классу соответствует размер D (130×105 мм, паз 44 мм).

12 толщин этого размера по 10 шт. собраны в наборе KSC-SK-125 в кейсе; остальные размеры — в разделе пластины для центровки.

Вопросы и ответы

Как подобрать размер пластины?

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.

Подходят ли пластины для лазерной центровки?

Да. Лазерная система показывает, на сколько поднять или опустить каждую лапу, а стопку под эту величину набирают из пластин KSC Shims нужных толщин.

Все толщины KSC Shims 125×125 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-125-0.05без маркировки
0,075 ммKSC-SH-125-0.075без маркировки
0,10 ммKSC-SH-125-0.10без маркировки
0,15 ммKSC-SH-125-0.15на язычке
0,20 ммKSC-SH-125-0.20на язычке
0,30 ммKSC-SH-125-0.30на язычке
0,40 ммKSC-SH-125-0.40на язычке
0,50 ммKSC-SH-125-0.50на язычке
0,70 ммKSC-SH-125-0.70на язычке
0,80 ммKSC-SH-125-0.80на язычке
1,00 ммKSC-SH-125-1.00на язычке
2,00 ммKSC-SH-125-2.00на язычке
3,00 ммKSC-SH-125-3.00на язычке
Набор в кейсеKSC-SK-12512 толщин × 10 шт., в кейсе

Толщина 0,20 мм в других размерах: 50×50 мм · 75×75 мм · 100×100 мм · 150×150 мм · 200×200 мм.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
