Центровочные пластины KSC Shims 125×125 мм, паз 45 мм, 0,15 мм, 10 шт.

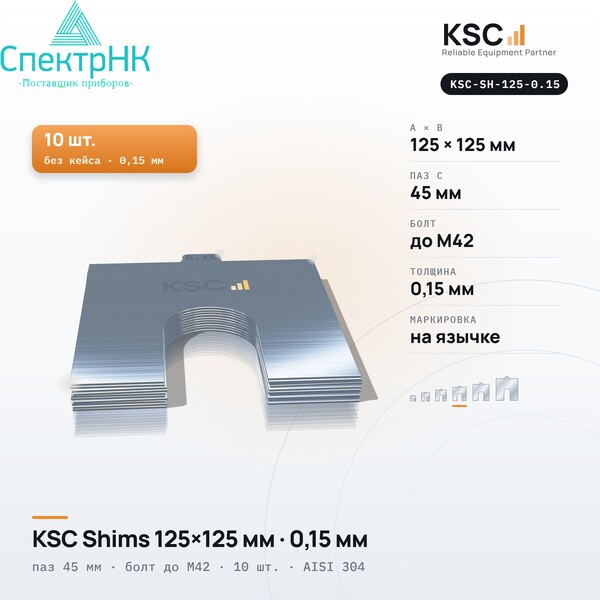

Центровочные пластины KSC Shims 125×125 мм, паз 45 мм, 0,15 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-125 толщиной 0,15 мм из нержавеющей стали AISI 304: габарит 125×125 мм, U-образный паз 45 мм под болт до M42. Пластины подкладывают под лапы крупных электродвигателей, редукторов и компрессоров, чтобы выставить агрегат по высоте при центровке валов.

В пачке 10 пластин одной толщины, кейс не входит. Защищённый кейс есть только у наборов KSC-SK.

Характеристики

• артикул — KSC-SH-125-0.15;
• габарит A × B — 125 × 125 мм, паз C — 45 мм, болт до M42;
• толщина — 0,15 мм;
• толщина нанесена на язычок;
• материал — нержавеющая сталь AISI 304;
• в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,15 мм

Толщина 0,15 мм закрывает шаг между 0,10 и 0,20 мм одной пластиной, без пары тонких. Удобна при доводке вертикального смещения и под «мягкую лапу» с небольшим зазором; толщина нанесена на язычок.

Примеры стопок с пластиной 0,15 мм

• 0,50 мм = 0,30 + 0,15 + 0,05 мм;
• 1,30 мм = 1,00 + 0,15 + 0,15 мм;
• 3,35 мм = 3,00 + 0,20 + 0,15 мм;

Аналоги и подбор размера 125×125 мм

Габарит и паз 45 мм совпадают со SKF TMAS 125 и BALTECH 5N; в системе PERMABLOC этому классу соответствует размер D (130×105 мм, паз 44 мм).

Если нужны сразу все толщины, возьмите набор KSC-SK-125 в кейсе. Другие типоразмеры — в разделе пластины для центровки.

Вопросы и ответы

Как подобрать размер пластины?

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.

Сколько пластин можно класть под одну лапу?

Стандарт ANSI/ASA S2.75 допускает не больше 5 пластин под лапу, не больше одной пластины тоньше 0,08 мм. Из 13 толщин KSC Shims любая высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин.

Все толщины KSC Shims 125×125 мм

Толщина 0,15 мм в других размерах: 50×50 мм · 75×75 мм · 100×100 мм · 150×150 мм · 200×200 мм.
