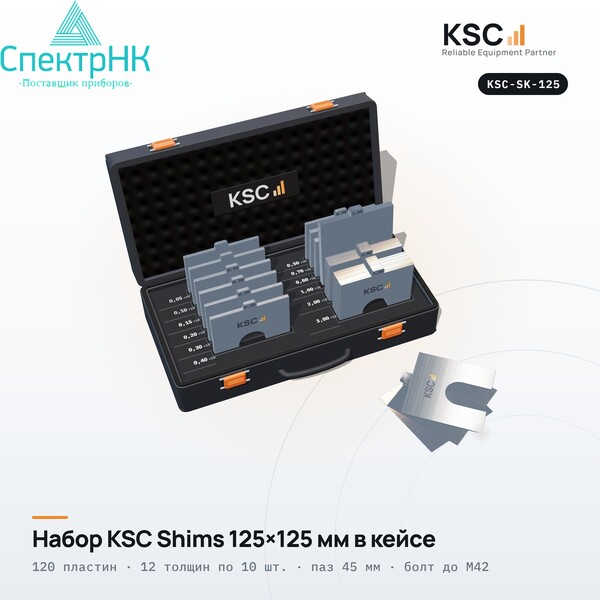

Набор центровочных пластин KSC Shims 125×125 мм в кейсе

Набор центровочных пластин KSC Shims 125×125 мм в кейсе — это комплект KSC-SK-125 из 120 калиброванных пластин KSC-SH-125 двенадцати толщин, разложенных по ячейкам ударопрочного кейса. Он рассчитан на лапы крупных электродвигателей, редукторов и компрессоров с болтами до M42: нужная толщина под рукой, пачки не перемешиваются.

Состав набора KSC-SK-125

• толщины 0,05; 0,10; 0,15; 0,20; 0,30; 0,40; 0,50; 0,70; 0,80; 1,00; 2,00 и 3,00 мм — по 10 шт.;
• толщина 0,075 мм в набор не входит — она продаётся пачками по 10 шт.;
• всего 120 пластин 125×125 мм с пазом 45 мм из стали AISI 304;
• кейс с раскладкой по толщинам.

Защищённый кейс: что он даёт

Защищённый кейс — главное отличие набора от отдельных пачек.

• толщины не перемешиваются — у каждой прорези подписана толщина, нужная пластина находится сразу;
• набор удобно закрепить за бригадой или участком: состав понятен, недостачу видно при сдаче инструмента;
• сразу видно, какая толщина заканчивается, — набор легко пополнить пачками по 10 шт.;
• пластины не гнутся и не мнутся при перевозке: каждая пачка стоит в своей прорези ложемента;

Какие высоты можно собрать

Из толщин набора любая высота от 0,05 до 4,20 мм с шагом 0,05 мм складывается не больше чем из трёх пластин, причём в стопке остаётся не больше одной пластины тоньше 0,08 мм — так требует ANSI/ASA S2.75.

Набор или пачки

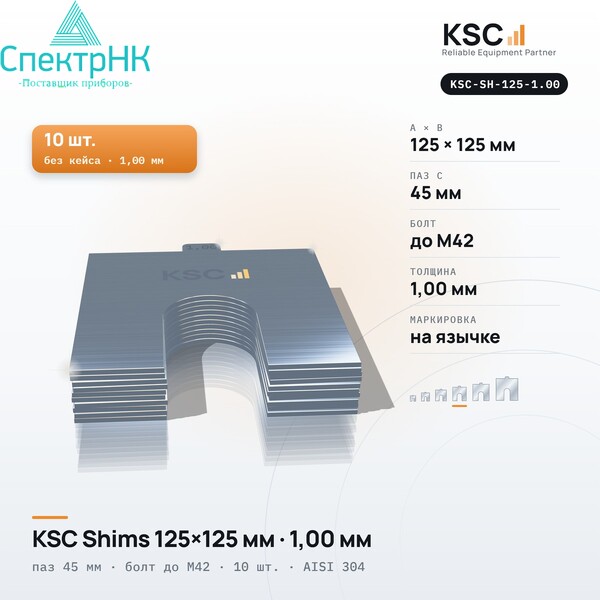

Если нужна одна-две толщины, удобнее пачки KSC Shims 125×125 мм по 10 шт. каждой толщины, без кейса. Набор выгоднее держать в службе механика или брать на объект вместе с системами лазерной центровки валов.

Вопросы и ответы

Сколько пластин можно класть под одну лапу?

Стандарт ANSI/ASA S2.75 допускает не больше 5 пластин под лапу, не больше одной пластины тоньше 0,08 мм. Из 13 толщин KSC Shims любая высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин.

Нужен ли микрометр, чтобы набрать стопку?

На пластинах толще 0,10 мм толщина нанесена на язычок, поэтому стопку набирают по маркировке. Тонкие пластины 0,05; 0,075 и 0,10 мм хранятся в своих пачках или ячейках кейса.

Как подобрать размер пластины?

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.
