Средний набор центровочных пластин KSC Shims 100 и 125 мм в кейсе

Средний набор центровочных пластин KSC Shims 100 и 125 мм в кейсе — это комплект KSC-SK-M из 240 калиброванных пластин из нержавеющей стали AISI 304 двух типоразмеров — 100×100 мм и 125×125 мм, по 12 толщин каждого. Набор подобран для агрегатов средней мощности с болтами лап от M30 до M42.

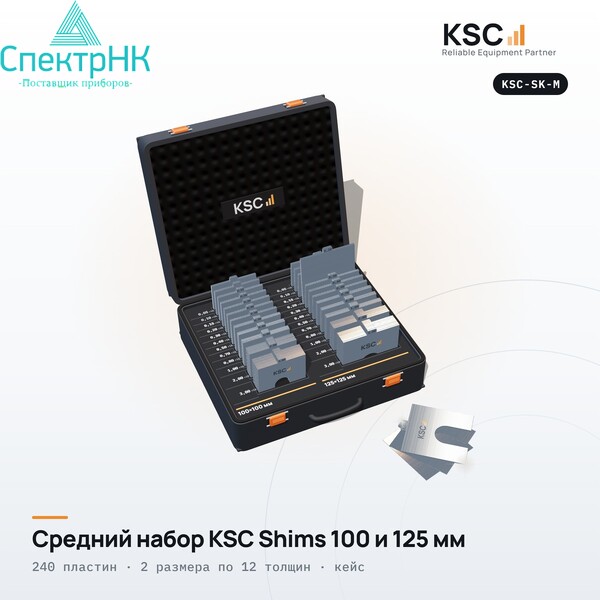

Состав набора KSC-SK-M

• KSC-SH-100, 100×100 мм, паз 32 мм: 12 толщин от 0,05 до 3,00 мм по 10 шт., всего 120 шт.;
• KSC-SH-125, 125×125 мм, паз 45 мм: 12 толщин от 0,05 до 3,00 мм по 10 шт., всего 120 шт.;
• кейс с раскладкой по размерам и толщинам.

Защищённый кейс: что он даёт

Кейс с прорезями по толщинам делает набор удобным и в мастерской, и на выездной центровке.

• язычки с маркировкой и кромки защищены от забоин — пластины дольше остаются ровными и годными к повторной установке;
• пластины остаются чистыми: песок и окалина под лапой работают как лишняя прокладка и сбивают центровку;
• всё для выставки агрегата по высоте лежит в одном месте — не нужно собирать пачки по разным ящикам;
• кейс удобно брать в цех, на насосную станцию или на выездную центровку вместе с лазерной системой;

Для каких агрегатов

Размер пластины выбирают по болту лапы: M30 — 100×100 мм, M42 — 125×125 мм. Так одним набором закрываются агрегаты с разными лапами без поиска пачек нужного размера.

Стопка из трёх пластин

Каждый размер в наборе содержит 12 толщин по 10 шт., поэтому высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин в соответствии с ANSI/ASA S2.75.

Пачки и наборы одного размера, а также услуги по центровке — в разделе пластины для центровки.

Вопросы и ответы

Что такое «мягкая лапа» и как её убрать?

Это лапа, которая не прилегает к раме: при затяжке болта корпус агрегата деформируется. Зазор под такой лапой заполняют пластинами до окончательной затяжки болтов.

Как подобрать размер пластины?

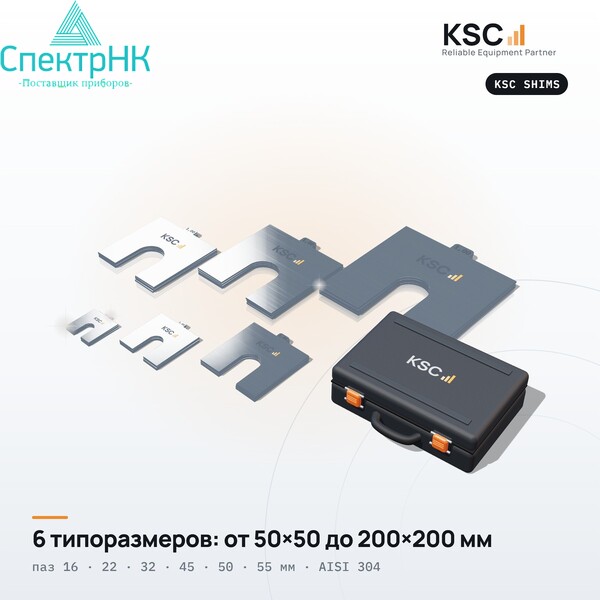

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.

Нужен ли микрометр, чтобы набрать стопку?

На пластинах толще 0,10 мм толщина нанесена на язычок, поэтому стопку набирают по маркировке. Тонкие пластины 0,05; 0,075 и 0,10 мм хранятся в своих пачках или ячейках кейса.
