Набор центровочных пластин KSC Shims 100×100 мм в кейсе

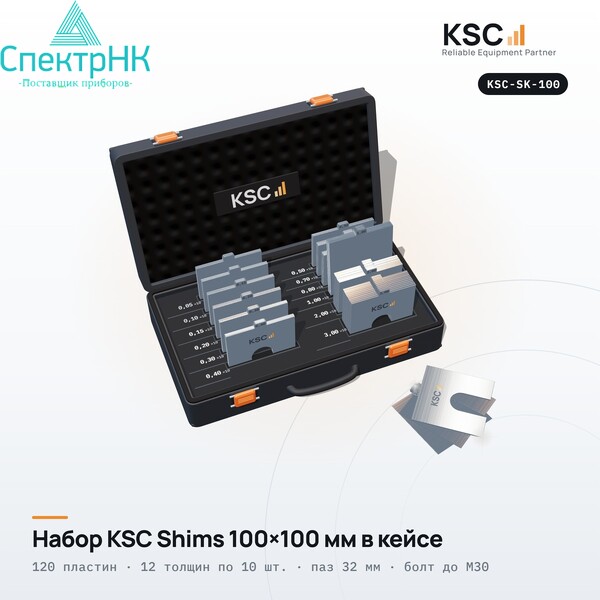

Набор центровочных пластин KSC Shims 100×100 мм в кейсе — это комплект KSC-SK-100 из 120 калиброванных пластин KSC-SH-100 двенадцати толщин, разложенных по ячейкам ударопрочного кейса. Он рассчитан на лапы электродвигателей, насосов, вентиляторов и редукторов с болтами до M30: нужная толщина под рукой, пачки не перемешиваются.

Состав набора KSC-SK-100

• толщины 0,05; 0,10; 0,15; 0,20; 0,30; 0,40; 0,50; 0,70; 0,80; 1,00; 2,00 и 3,00 мм — по 10 шт.;
• толщина 0,075 мм в набор не входит — она продаётся пачками по 10 шт.;
• всего 120 пластин 100×100 мм с пазом 32 мм из стали AISI 304;
• кейс с раскладкой по толщинам.

Защищённый кейс: что он даёт

Кейс с прорезями по толщинам делает набор удобным и в мастерской, и на выездной центровке.

• набор удобно закрепить за бригадой или участком: состав понятен, недостачу видно при сдаче инструмента;
• сразу видно, какая толщина заканчивается, — набор легко пополнить пачками по 10 шт.;
• пластины не гнутся и не мнутся при перевозке: каждая пачка стоит в своей прорези ложемента;
• язычки с маркировкой и кромки защищены от забоин — пластины дольше остаются ровными и годными к повторной установке;

Какие высоты можно собрать

Из толщин набора любая высота от 0,05 до 4,20 мм с шагом 0,05 мм складывается не больше чем из трёх пластин, причём в стопке остаётся не больше одной пластины тоньше 0,08 мм — так требует ANSI/ASA S2.75.

Набор или пачки

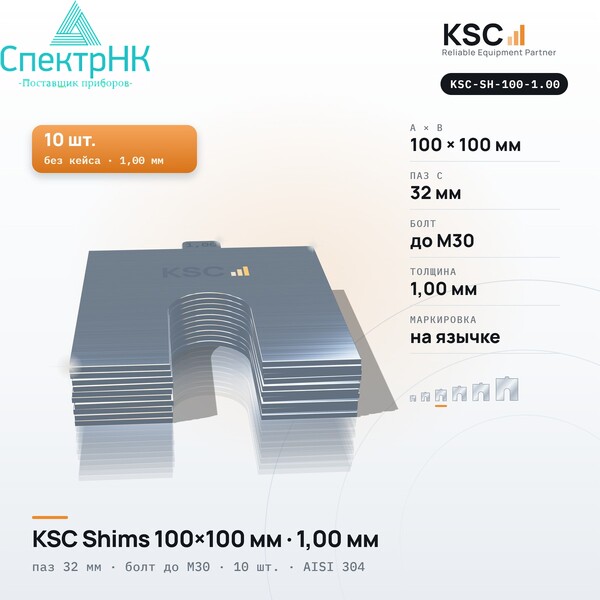

Если нужна одна-две толщины, удобнее пачки KSC Shims 100×100 мм по 10 шт. каждой толщины, без кейса. Набор выгоднее держать в службе механика или брать на объект вместе с системами лазерной центровки валов.

Вопросы и ответы

Как подобрать размер пластины?

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.

Как правильно поставить пластину под лапу?

Агрегат обесточивают, очищают лапу и раму, заводят пластину пазом на болт до упора и немного отводят назад, чтобы резьба её не прижала. Тонкие пластины кладут между толстыми.

Чем пачка отличается от набора в кейсе?

Пачка — это 10 пластин одного размера и одной толщины, её берут на пополнение. Набор в кейсе содержит 12 толщин по 10 шт. и нужен для работы на объекте.
