Универсальный набор центровочных пластин KSC Shims 50–200 мм в кейсе

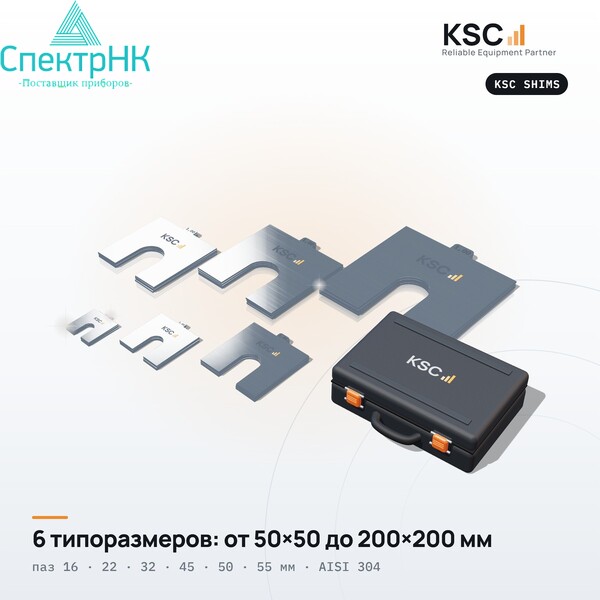

Универсальный набор центровочных пластин KSC Shims 50–200 мм в кейсе — это комплект KSC-SK-U из 720 калиброванных пластин из нержавеющей стали AISI 304 всех шести типоразмеров от 50×50 до 200×200 мм, по 12 толщин каждого. Набор подобран для служб главного механика, которые обслуживают агрегаты всех размеров — от небольших насосов до крупных двигателей и редукторов.

Состав набора KSC-SK-U

• KSC-SH-050, 50×50 мм, паз 16 мм: 12 толщин от 0,05 до 3,00 мм по 10 шт., всего 120 шт.;
• KSC-SH-075, 75×75 мм, паз 22 мм: 12 толщин от 0,05 до 3,00 мм по 10 шт., всего 120 шт.;
• KSC-SH-100, 100×100 мм, паз 32 мм: 12 толщин от 0,05 до 3,00 мм по 10 шт., всего 120 шт.;
• KSC-SH-125, 125×125 мм, паз 45 мм: 12 толщин от 0,05 до 3,00 мм по 10 шт., всего 120 шт.;
• KSC-SH-150, 150×150 мм, паз 50 мм: 12 толщин от 0,05 до 3,00 мм по 10 шт., всего 120 шт.;
• KSC-SH-200, 200×200 мм, паз 55 мм: 12 толщин от 0,05 до 3,00 мм по 10 шт., всего 120 шт.;
• кейс с раскладкой по размерам и толщинам.

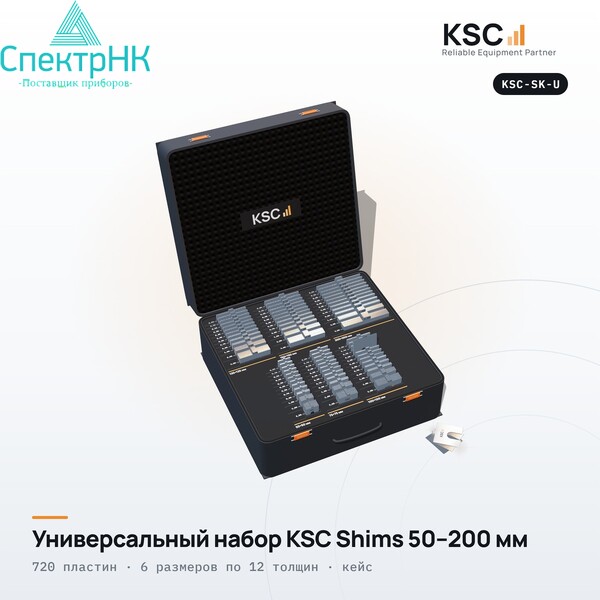

Защищённый кейс: что он даёт

Пластины в наборе хранятся и перевозятся в ударопрочном кейсе с ложементом.

• сразу видно, какая толщина заканчивается, — набор легко пополнить пачками по 10 шт.;
• пластины не гнутся и не мнутся при перевозке: каждая пачка стоит в своей прорези ложемента;
• язычки с маркировкой и кромки защищены от забоин — пластины дольше остаются ровными и годными к повторной установке;
• пластины остаются чистыми: песок и окалина под лапой работают как лишняя прокладка и сбивают центровку;

Для каких агрегатов

Размер пластины выбирают по болту лапы: M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Так одним набором закрываются агрегаты с разными лапами без поиска пачек нужного размера.

Стопка из трёх пластин

Каждый размер в наборе содержит 12 толщин по 10 шт., поэтому высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин в соответствии с ANSI/ASA S2.75.

Пачки и наборы одного размера, а также услуги по центровке — в разделе пластины для центровки.

Вопросы и ответы

Как подобрать размер пластины?

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.

Сколько пластин можно класть под одну лапу?

Стандарт ANSI/ASA S2.75 допускает не больше 5 пластин под лапу, не больше одной пластины тоньше 0,08 мм. Из 13 толщин KSC Shims любая высота от 0,05 до 4,20 мм с шагом 0,05 мм собирается не больше чем из трёх пластин.

Подходят ли пластины для лазерной центровки?

Да. Лазерная система показывает, на сколько поднять или опустить каждую лапу, а стопку под эту величину набирают из пластин KSC Shims нужных толщин.
