Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 1,00 мм, 10 шт.

Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 1,00 мм, 10 шт.
  • Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 1,00 мм, 10 шт.
  • Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 1,00 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-075-1.00

Цену уточните у менеджера

Запросить КП Консультация

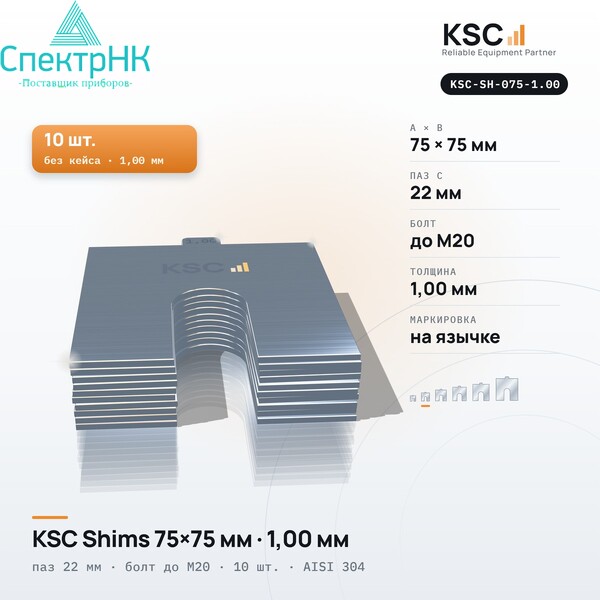

Центровочные пластины KSC Shims 75×75 мм, паз 22 мм, 1,00 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-075 толщиной 1,00 мм из нержавеющей стали AISI 304: габарит 75×75 мм, U-образный паз 22 мм под болт до M20. Пластины подкладывают под лапы насосов, электродвигателей и вентиляторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-075-1.00;
  • габарит A × B — 75 × 75 мм, паз C — 22 мм, болт до M20;
  • толщина — 1,00 мм;
  • толщина нанесена на язычок;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 1,00 мм

Миллиметровая пластина — основа стопок для крупных поправок. Её кладут вниз стопки, а сверху добирают тонкими номиналами до нужной высоты.

Примеры стопок с пластиной 1,00 мм

  • 1,35 мм = 1,00 + 0,30 + 0,05 мм;
  • 2,15 мм = 1,00 + 1,00 + 0,15 мм;
  • 4,20 мм = 3,00 + 1,00 + 0,20 мм;

Аналоги и подбор размера 75×75 мм

Габарит 75×75 мм совпадает со SKF TMAS 75 (паз 21 мм), а паз 22 мм — с BALTECH 3N; в системе PERMABLOC ему соответствует размер B (80×70 мм, паз 22 мм).

Для работы на объекте удобнее набор KSC-SK-075: 12 толщин в кейсе по ячейкам. Остальные размеры — пластины для центровки.

Вопросы и ответы

Нужен ли микрометр, чтобы набрать стопку?

На пластинах толще 0,10 мм толщина нанесена на язычок, поэтому стопку набирают по маркировке. Тонкие пластины 0,05; 0,075 и 0,10 мм хранятся в своих пачках или ячейках кейса.

Можно ли использовать пластины повторно?

Да, если они ровные, чистые и без забоин. Погнутые пластины меняют: стопка из мятых пластин пружинит и сбивает центровку.

Все толщины KSC Shims 75×75 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-075-0.05без маркировки
0,075 ммKSC-SH-075-0.075без маркировки
0,10 ммKSC-SH-075-0.10без маркировки
0,15 ммKSC-SH-075-0.15на язычке
0,20 ммKSC-SH-075-0.20на язычке
0,30 ммKSC-SH-075-0.30на язычке
0,40 ммKSC-SH-075-0.40на язычке
0,50 ммKSC-SH-075-0.50на язычке
0,70 ммKSC-SH-075-0.70на язычке
0,80 ммKSC-SH-075-0.80на язычке
1,00 ммKSC-SH-075-1.00на язычке
2,00 ммKSC-SH-075-2.00на язычке
3,00 ммKSC-SH-075-3.00на язычке
Набор в кейсеKSC-SK-07512 толщин × 10 шт., в кейсе

Толщина 1,00 мм в других размерах: 50×50 мм · 100×100 мм · 125×125 мм · 150×150 мм · 200×200 мм.
