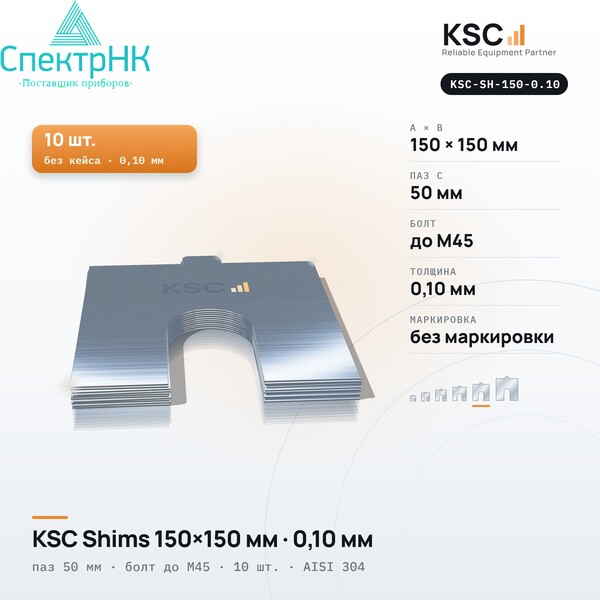

Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,10 мм, 10 шт.

Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,10 мм, 10 шт.
  • Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,10 мм, 10 шт.
  • Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,10 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-150-0.10

Цену уточните у менеджера

Запросить КП Консультация

Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,10 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-150 толщиной 0,10 мм из нержавеющей стали AISI 304: габарит 150×150 мм, U-образный паз 50 мм под болт до M45. Пластины подкладывают под лапы крупных электродвигателей, редукторов, компрессоров и вентиляторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-150-0.10;
  • габарит A × B — 150 × 150 мм, паз C — 50 мм, болт до M45;
  • толщина — 0,10 мм;
  • без маркировки на язычке — храните в пачке;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,10 мм

Граница тонкого диапазона: пластина 0,10 мм уже толще 0,08 мм, поэтому её можно класть в одну стопку с пластиной 0,05 или 0,075 мм. Её берут для точной подстройки после лазерного замера.

Примеры стопок с пластиной 0,10 мм

  • 0,45 мм = 0,30 + 0,10 + 0,05 мм;
  • 1,25 мм = 1,00 + 0,15 + 0,10 мм;
  • 3,30 мм = 3,00 + 0,20 + 0,10 мм;

Аналоги и подбор размера 150×150 мм

Типоразмера 150×150 мм у SKF, PERMABLOC и BALTECH нет: в их линейках после 125 мм сразу идёт 200 мм. KSC-SH-150 закрывает этот промежуток для лап, на которые 125×125 мм уже мала, а 200×200 мм не помещается.

Если нужны сразу все толщины, возьмите набор KSC-SK-150 в кейсе. Другие типоразмеры — в разделе пластины для центровки.

Вопросы и ответы

Как подобрать размер пластины?

По болту лапы: паз должен свободно проходить по стержню болта. Для KSC Shims это M14 — 50×50 мм, M20 — 75×75 мм, M30 — 100×100 мм, M42 — 125×125 мм, M45 — 150×150 мм, M52 — 200×200 мм. Пластина должна перекрывать опорную площадку вокруг болта.

Нужен ли микрометр, чтобы набрать стопку?

На пластинах толще 0,10 мм толщина нанесена на язычок, поэтому стопку набирают по маркировке. Тонкие пластины 0,05; 0,075 и 0,10 мм хранятся в своих пачках или ячейках кейса.

Все толщины KSC Shims 150×150 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-150-0.05без маркировки
0,075 ммKSC-SH-150-0.075без маркировки
0,10 ммKSC-SH-150-0.10без маркировки
0,15 ммKSC-SH-150-0.15на язычке
0,20 ммKSC-SH-150-0.20на язычке
0,30 ммKSC-SH-150-0.30на язычке
0,40 ммKSC-SH-150-0.40на язычке
0,50 ммKSC-SH-150-0.50на язычке
0,70 ммKSC-SH-150-0.70на язычке
0,80 ммKSC-SH-150-0.80на язычке
1,00 ммKSC-SH-150-1.00на язычке
2,00 ммKSC-SH-150-2.00на язычке
3,00 ммKSC-SH-150-3.00на язычке
Набор в кейсеKSC-SK-15012 толщин × 10 шт., в кейсе

Толщина 0,10 мм в других размерах: 50×50 мм · 75×75 мм · 100×100 мм · 125×125 мм · 200×200 мм.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
