Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,40 мм, 10 шт.

Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,40 мм, 10 шт.
  • Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,40 мм, 10 шт.
  • Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,40 мм, 10 шт.

Гарантия производителя

Производитель: KSC

Доставка по Казахстану

Артикул: KSC-SH-150-0.40

Цену уточните у менеджера

Запросить КП Консультация

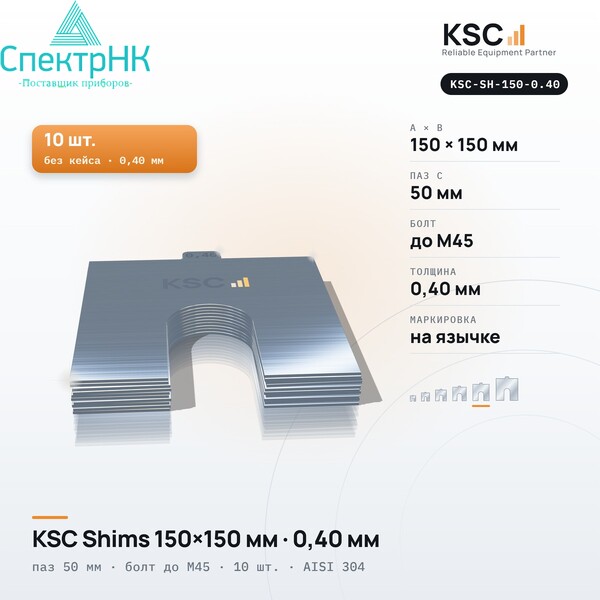

Центровочные пластины KSC Shims 150×150 мм, паз 50 мм, 0,40 мм, 10 шт. — это пачка из 10 калиброванных пластин KSC-SH-150 толщиной 0,40 мм из нержавеющей стали AISI 304: габарит 150×150 мм, U-образный паз 50 мм под болт до M45. Пластины подкладывают под лапы крупных электродвигателей, редукторов, компрессоров и вентиляторов, чтобы выставить агрегат по высоте при центровке валов.

Комплектация: 10 пластин одной толщины в пачке, без кейса. В кейсе поставляются только наборы KSC-SK.

Характеристики

  • артикул — KSC-SH-150-0.40;
  • габарит A × B — 150 × 150 мм, паз C — 50 мм, болт до M45;
  • толщина — 0,40 мм;
  • толщина нанесена на язычок;
  • материал — нержавеющая сталь AISI 304;
  • в пачке — 10 пластин одной толщины, без кейса.

Для чего толщина 0,40 мм

Промежуточный номинал между 0,30 и 0,50 мм. Он сокращает число пластин в стопке: нужная высота чаще набирается двумя пластинами вместо трёх.

Примеры стопок с пластиной 0,40 мм

  • 0,75 мм = 0,40 + 0,30 + 0,05 мм;
  • 1,55 мм = 1,00 + 0,40 + 0,15 мм;
  • 3,60 мм = 3,00 + 0,40 + 0,20 мм;

Аналоги и подбор размера 150×150 мм

Типоразмера 150×150 мм у SKF, PERMABLOC и BALTECH нет: в их линейках после 125 мм сразу идёт 200 мм. KSC-SH-150 закрывает этот промежуток для лап, на которые 125×125 мм уже мала, а 200×200 мм не помещается.

Для работы на объекте удобнее набор KSC-SK-150: 12 толщин в кейсе по ячейкам. Остальные размеры — пластины для центровки.

Вопросы и ответы

Нужен ли микрометр, чтобы набрать стопку?

На пластинах толще 0,10 мм толщина нанесена на язычок, поэтому стопку набирают по маркировке. Тонкие пластины 0,05; 0,075 и 0,10 мм хранятся в своих пачках или ячейках кейса.

Как правильно поставить пластину под лапу?

Агрегат обесточивают, очищают лапу и раму, заводят пластину пазом на болт до упора и немного отводят назад, чтобы резьба её не прижала. Тонкие пластины кладут между толстыми.

Все толщины KSC Shims 150×150 мм

Толщина, пачка 10 шт.АртикулМаркировка
0,05 ммKSC-SH-150-0.05без маркировки
0,075 ммKSC-SH-150-0.075без маркировки
0,10 ммKSC-SH-150-0.10без маркировки
0,15 ммKSC-SH-150-0.15на язычке
0,20 ммKSC-SH-150-0.20на язычке
0,30 ммKSC-SH-150-0.30на язычке
0,40 ммKSC-SH-150-0.40на язычке
0,50 ммKSC-SH-150-0.50на язычке
0,70 ммKSC-SH-150-0.70на язычке
0,80 ммKSC-SH-150-0.80на язычке
1,00 ммKSC-SH-150-1.00на язычке
2,00 ммKSC-SH-150-2.00на язычке
3,00 ммKSC-SH-150-3.00на язычке
Набор в кейсеKSC-SK-15012 толщин × 10 шт., в кейсе

Толщина 0,40 мм в других размерах: 50×50 мм · 75×75 мм · 100×100 мм · 125×125 мм · 200×200 мм.
