Система лазерной центровки валов Fluke RotAlign Elite с регулируемым лазером, измерением вибрации и центровкой линий до 14 машин

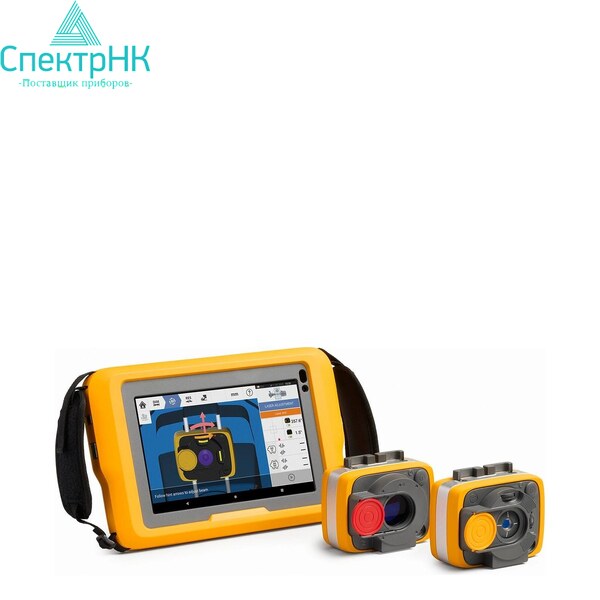

Система лазерной центровки валов Fluke RotAlign Elite — старшая система платформы RotAlign для сложных агрегатов: длинных валов, проставочных и карданных передач, линий из нескольких муфт. Elite пришла на смену RotAlign Touch с датчиком SensAlign 7. Главное отличие от базовых систем — лазер с юстировкой и датчик с оптическим диапазоном 20 × 20 мм: точность сохраняется на больших расстояниях.

Что Elite добавляет к платформе

• центровка линий до 14 машин и измерение нескольких муфт за один проход (Multi-Coupling);
• измерение карданного вала на месте, без демонтажа, и режим Pass Mode;
• Advanced Vertical с режимом VertiSweep для вертикальных машин;
• Move Simulator; Soft Foot Diagnose — диагностика деформации основания до центровки;
• режимы Intelli (IntelliSweep) и встроенное в датчик измерение виброскорости;
• Live Trend — наблюдение за машиной в реальном времени.

Точность в реальных условиях

Технология ASI (Active Situational Intelligence) в реальном времени отсекает влияние вибраций и неравномерного проворота вала. Quality Factor и стандартное отклонение подтверждают повторяемость до сохранения результата, ошибочные точки отключаются в постобработке без нового проворота муфты. Continuous Sweep, MultiPoint и Pass Mode работают и при ограниченном повороте. Угловое разрешение датчика — 5 мкрад, погрешность — менее 1 %, аккумулятора датчика хватает на 55 ч, лазера — на 90 ч. Остальное — в таблице характеристик.

Пакеты, кейс и данные

Пакеты: Starter, Starter Plus, Advanced и Expert, обновление — на объекте. Комплект в кейсе HPX, выдерживающем падение с 2 м, весит около 11 кг. Результаты уходят через облако в ARC 4.0. Для стандартных машин есть RotAlign Core.

RotAlign Elite — это система лазерной центровки валов Fluke с регулируемым лазером и двумя детекторами, применяется для центровки турбомашин, карданных передач, вертикальных агрегатов и многомашинных линий, рассчитана на расстояние до 10 м между лазером и датчиком.

Вопросы и ответы

Чем RotAlign Elite отличается от RotAlign Core?

У Core лазер без юстировки, датчик 14 × 14 мм и 10 мкрад, три пакета. У Elite — регулируемый лазер, 20 × 20 мм и 5 мкрад, вибрация, четыре пакета, линии до 14 машин.

Можно ли центровать карданный вал без снятия?

Да, для этого есть режим In-situ Cardan Shaft; закрепить блоки помогают кронштейны для карданных валов с поворотным рычагом.

Подходит ли Elite для взрывоопасных зон?

В паспорте Elite взрывозащита не указана; для таких зон есть ROTALIGN touch EX.
