Система лазерной центровки валов Fluke RotAlign Core: один лазер, датчик с двумя детекторами, пакеты функций Starter, Advanced и Expert

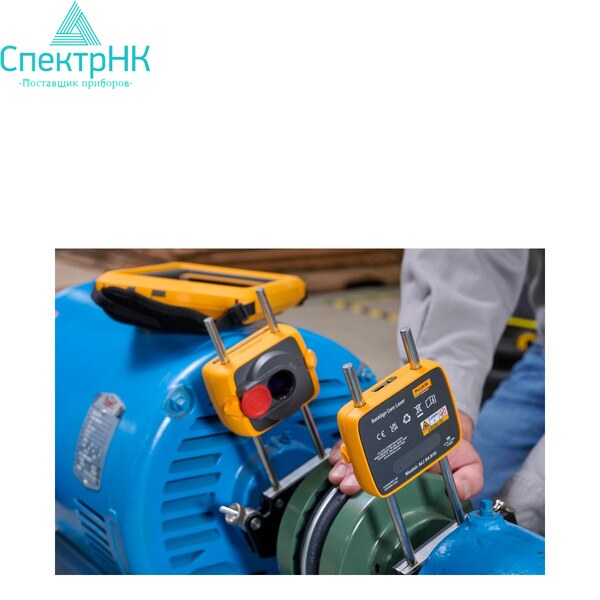

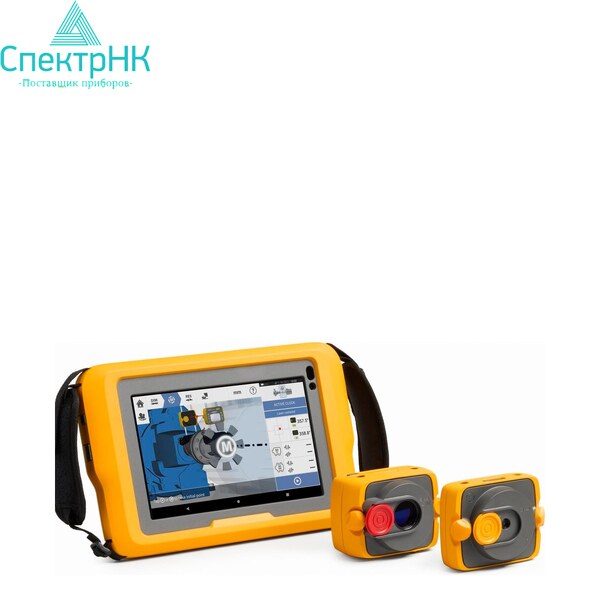

Система лазерной центровки валов Fluke RotAlign Core — базовая платформа линейки RotAlign для повседневной центровки стандартных машин с вращающимися валами. В комплекте одна лазерная система: лазер без юстировки и один датчик с двумя оптическими плоскостями. На валы ставятся всего два блока, грубая предварительная центровка не нужна. Работа идёт в три шага: ввести размеры, измерить, посмотреть результат.

Однолазерная технология Prüftechnik

В датчике Core два HD-детектора положения (PSD) и MEMS-инклинометры: вместе с расширением детектора они фиксируют исходное состояние даже при сильной расцентровке. Simultaneous Live Move показывает перемещение машины сразу по вертикали и горизонтали, блоки остаются на валах во время подкладки прокладок. Данные датчика, лазера и планшета — в таблице характеристик.

Пакеты Starter, Advanced и Expert

Пакет выбирают под задачи и квалификацию службы, а переход на старший не требует замены системы: датчики и прошивка обновляются прямо на объекте. Функции платформы (состав пакета уточняйте при заказе):

• Live Move по двум плоскостям, исправление «мягкой лапы»;
• 8-Point Active Clock, Continuous Sweep, MultiPoint для подшипников скольжения;
• статический режим, несколько положений лап, разъединённые валы;
• проставочные муфты, тепловое расширение, вертикальные машины;
• Quality Factor, редактирование точек, видеоповтор;
• линии из трёх машин с измерением всех муфт за один процесс.

Отчёты настраиваются и уходят по почте, калькулятор ROI оценивает экономию, данные передаются через облако в программу ARC 4.0. Планшет — в закрытой или открытой версии, есть приложение для Android. Плоскостность фундаментов и фланцев проверяет LEVALIGN expert.

RotAlign Core — это однолазерная система центровки валов Fluke для стандартного оборудования, применяется для центровки насосов, электродвигателей, вентиляторов и других машин с муфтой, рассчитана на расстояние между лазером и датчиком до 10 м и до 30 ч работы датчика.

Вопросы и ответы

Чем RotAlign Core отличается от RotAlign Elite?

У Core лазер без юстировки и три пакета. У RotAlign Elite регулируемый лазер, увеличенный диапазон датчика, измерение вибрации, четыре пакета и функции для карданных валов и длинных линий.

Что делать, если вал не проворачивается на полный оборот?

Выбрать Continuous Sweep, 8-Point Active Clock или несколько положений лап: Core работает и при ограниченном повороте, и на разъединённых валах.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
