Кронштейны Fluke для систем лазерной центровки валов: цепные, магнитные, сверхтонкие, скользящие и для карданных валов

Кронштейны для систем лазерной центровки Fluke — оригинальная оснастка для крепления лазера и датчика на валах и муфтах. От кронштейна зависит, насколько быстро и устойчиво встанут измерительные блоки: на обычном валу, в узком зазоре у корпуса машины, на крупной муфте или на карданном валу.

Типы кронштейнов

• Компактные цепные — универсальный набор для валов и муфт диаметром примерно от 15 до 200 мм. Хранится в кейсе в собранном виде и ставится на вал быстрее чем за минуту; цепь служит отвесом при замере расстояния от центра муфты до передней лапы.

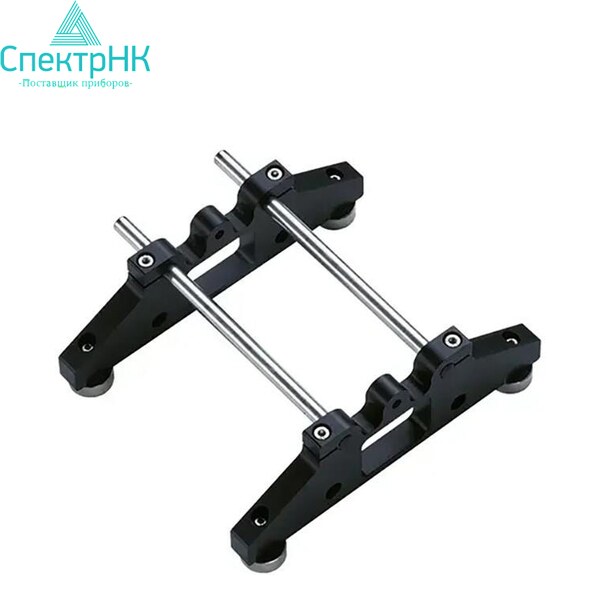

• Компактные магнитные — четыре сильных магнита держат блоки на любой ферромагнитной поверхности, даже на узком фланце муфты, и позволяют легко подстроить положение; поперёк вала ставятся и на муфты большого диаметра.
• Сверхтонкие — толщина всего 8 мм, помещаются между муфтой и корпусом машины; гайки быстрого монтажа, комплект на обе стороны, валы до 160 мм.

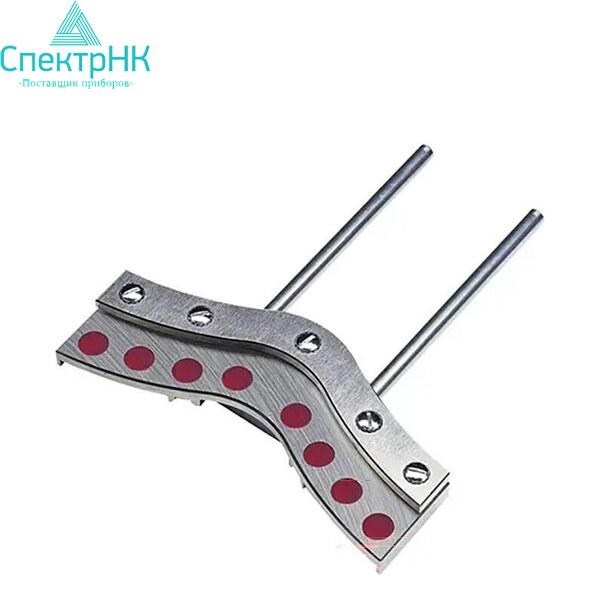

• Магнитные скользящие — когда один или оба вала нельзя провернуть: кронштейн передвигают по фланцу или торцу вала от точки к точке; диаметры от 80 мм, плоские и изогнутые поверхности.
• Магнитные для болтовых отверстий — для очень больших муфт: луч идёт через болтовое отверстие, блоки стоят ниже обода, радиальный зазор не нужен; подходят для валов, расточек и Live Trend.

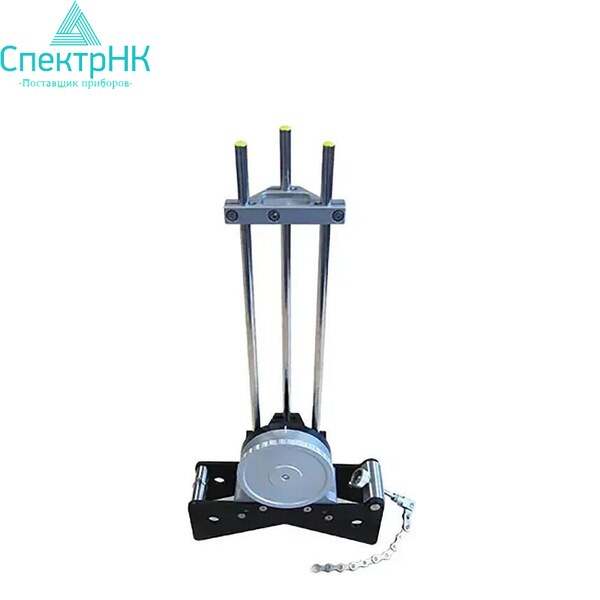

• Для карданных валов — с поворотным рычагом, центровка без снятия вала, диаметры примерно 50–500 мм.

Как подобрать

Для большинства машин с муфтой достаточно цепного или магнитного набора. Если места мало — сверхтонкие или кронштейны для болтовых отверстий, если вал не вращается — скользящие. Для кардана есть два исполнения: ALI 2.451 для ограниченного угла поворота и ALI 2.461 для поворота на 180°. Измерение карданного вала без демонтажа и Live Trend поддерживает RotAlign Elite. Диаметры и толщины по типам собраны в таблице характеристик.

Кронштейны Fluke — это сменная оснастка систем лазерной центровки, применяется для установки лазера и датчика на валы, муфты и карданные передачи, рассчитана на диаметры примерно от 15 до 500 мм в зависимости от типа.

Вопросы и ответы

Какой кронштейн нужен, если вал не проворачивается?

Магнитный скользящий: его перемещают по муфте или торцу вала между положениями измерения. Подходит для диаметров от 80 мм.

Что поставить, если между муфтой и корпусом почти нет места?

Сверхтонкие кронштейны толщиной 8 мм для валов до 160 мм. На крупных муфтах с ограниченным радиальным зазором выручают магнитные кронштейны для болтовых отверстий.

Где купить в Алматы

Оставьте запрос на сайте или позвоните по телефону +7 (700) 258-08-62 (есть WhatsApp): менеджер в Алматы поможет подобрать модель и подготовит коммерческое предложение. Доставка по всему Казахстану, оплата по счёту для юридических и физических лиц. Адрес офиса — на странице «Контакты».
