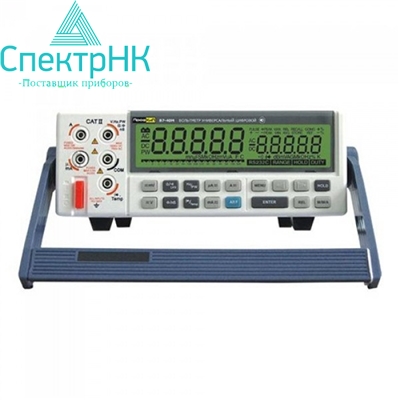

Вольтметр универсальный В7-40М

Параметры

Значения

Постоянное напряжение

Диапазон измерения

500 мВ, 2500 мВ, 5 В, 50 В, 500 В, 1000 В

Точность

±0.05% + 5

Переменное напряжение

Диапазон измерения

500 мВ, 5 В, 50 В, 500 В, 750 В

Точность

±0.75% + 20

Переменное + постоянное напряжение

Диапазон измерения

500 мВ, 5 В, 50 В, 500 В, 750 В

Точность

1.5% + 50 (500 мВ)

2.0% + 50 (5 В, 50 В, 500 В, 750 В)

Постоянный ток

Диапазон измерения

5000 мкА шунт 100 Ом

500 мА шунт 1 Ом

10 А шунт 10 МОм

Точность

0.2% + 5 (500 мкА, 500 мА)

0.5% + 5 (10 А)

Переменный ток

Диапазон измерения

5000 мкА, 500 мА, 10 А

Частота

50 Гц … 1 кГц

Точность

0.75% ±20 для < 40000 отсчетов

1% для > 40000 отсчетов

Переменный + постоянный ток

Диапазон измерения

5000 мкА, 500 мА, 10 А

Частота

Постоянный ток 1 кГц

Точность

1.5% + 50 для < 30000 отсчетов

2% для > 30000 отсчетов

Сопротивление

Диапазон измерения

50 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм, 50 МОм

Разрешение

0.01 Ом (50 Ом)

0.1 Ом, 1 Ом, 10 Ом, 100 Ом (5 кОм, 50 кОм, 500 кОм, 5 МОм)

1 кОм (50 МОм)

Точность

1.0% + 20 (50 Ом)

0.2% + 5  (5 кОм, 50 кОм, 500 кОм, 5 МОм)

1.0% + 10 (50 МОм)

Сопротивление, измеренное низким напряжением

Диапазон измерения

5 кОм, 50 кОм, 5 МОм, 50 МОм

Разрешение

1 Ом, 10 Ом, 100 Ом, 1 кОм (5 кОм, 50 кОм, 5 МОм)

10 кОм (50 МОм)

Точность

0.5% + 5 (5 кОм, 50 кОм, 5 МОм)

2.5% + 10 (50 МОм)

Наносекунды

Диапазон измерения

500 нс

Разрешение

0.1 нс

Точность

3.0% + 5

Прозвон цепи

Диапазон измерения

5 кОм, 50 кОм, 500 кОм, 5 МОм

Точность

< 5 Ом (5 кОм, закрытый вход, звуковой сигнал вкл.)

>15 Ом (5 кОм, открытый вход, звуковой сигнал выкл.)

< 50 Ом (50 кОм, закрытый вход, звуковой сигнал вкл.)

>100 Ом (50 кОм, открытый вход, звуковой сигнал выкл.)

< 500 Ом (500 кОм, закрытый вход, звуковой сигнал вкл.)

>1 кОм (500 кОм, открытый вход, звуковой сигнал выкл.)

< 5 кОм (5 МОм, закрытый вход, звуковой сигнал вкл.)

>10 кОм (5 МОм, открытый вход, звуковой сигнал выкл.)

Проверка диодов

Диапазон измерения

20 В

Точность

5% + 10

Ток

1 мА

Напряжение открывания

15 В … 22 В

Емкость

Диапазон измерения

5 нФ разрешение 1 пФ

50 нФ разрешение 10 пФ

500 нФ разрешение 100 пФ

5 мкФ разрешение 1 нФ

50 мкФ разрешение 10 нФ

500 мкФ разрешение 100 нФ

5 мФ разрешение 1 мкФ

Точность

5% + 10 (5 нФ)

2% + 10 (50 нФ, 500 нФ)

2% + 5 (5 мкФ, 50 мкФ)

3% + 10 (500 мкФ, 5 мФ)

Частота

Диапазон измерения

50 Гц разрешение 0.01 Гц

500 Гц разрешение 0.1 Гц

50 кГц разрешение 1 Гц

500 кГц разрешение 10 Гц

5 кГц разрешение 100 Гц

Точность

0.01% + 5

Ширина импульсов

Диапазон измерения

200 мс

Разрешение

10 мкс

Точность

0.1% + 5

Коэффициент заполнения импульсов

Диапазон измерения

100%

Разрешение

0.01%

Точность

0.1% + 5

Температура

Диапазон измерения

-20°С … 0°С

0°С … 150°С

150°С … 1200°С

Разрешение

0.1°С

Точность

±3°С (-20°С … 0°С)

±2°С (0°С … 150°С, 150°С … 1200°С)

°F

°F = °C x 9/5 + 32

°К

°K = °C + 273.1

Определение пикового значения

Диапазон измерения

постоянное напряжение: мВ, В

постоянный ток: мкА, мА, А

Точность

Менее чем 10% на пик с продолжительностью < 5 мс, и > 10% от полной шкалы каждого измерения
