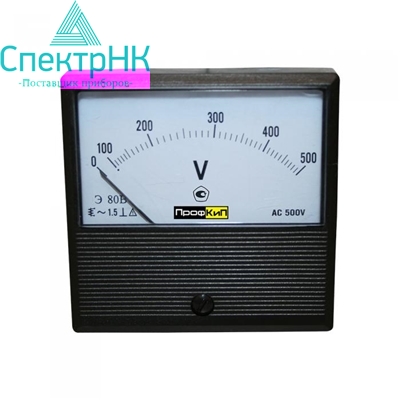

Вольтметр щитовой переменного тока Э80В

Вольтметр щитовой переменного тока Э80В

Вольтметры щитовые переменного тока ПрофКиП Э80В предназначены для напряжения переменного тока в электрических цепях. Относятся к классу электроизмерительных аналоговых, однозначных, щитовых, электромагнитной системы с неподвижной катушкой и подвижным ферромагнитным сердечником со стрелочным указателем, жестко закрепленном на оси вращения сердечника, с неравномерной шкалой и нулевой отметкой на краю диапазона измерений.

Принцип действия вольтметров основан на взаимодействии магнитного поля неподвижной катушки, обтекаемой измеряемым током, с подвижным ферромагнитным сердечником. Успокоение подвижной части приборов – воздушное. Приборы имеют корректор механического нуля, расположенный на лицевой панели. Область применения вольтметров щитовых переменного тока – для работы в закрытых помещениях в электроустановках промышленных предприятий, лабораторий, научно-исследовательских институтов, учебных заведений, стендах ТЭЦ, стендах ГЭС, на щитах транспортных средств МПС, в составе бортовой аппаратуры различных видов авиатранспорта, в щитах трансформаторных подстанций, в автоматизированных системах управления технологическими процессами и т.д.

Отличительные особенности:

• Диапазон измерения: 250, 500 В, 7.5, 12.5 кВ
• Точность: 1.5
• Подключение: непосредственное, трансформатор 6000 /100 В, трансформатор 10000 /100 В
• Система: электромагнитная
• Род тока: переменный
• Способ установки: на панель щита

Общие данные:

• Средняя наработка на отказ в нормальных условиях: 65000 ч
• Средний срок службы: 12 лет
• Нормальная частота и область частот: 50 Гц … 1000 Гц
• Рабочее положение: вертикальное
• Габаритные размеры: 80х80х70 мм
• Вес: 0.15 кг





Комплект поставки

Наименование	Количество
Вольтметр щитовой переменного тока ПрофКиП Э80В	1 шт.
Комплект крепежа для подключения в электрическую цепь	1 шт.
Комплект крепежа для крепления к щиту	1 шт.
Руководство по эксплуатации	1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Прибор внесён в Госреестр средств измерений РФ

Технические характеристики
