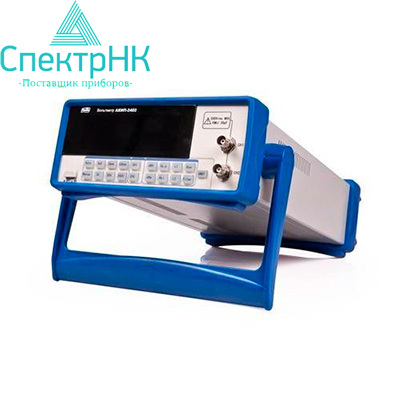

Вольтметр АКИП-2402
|
|
|
|
|
|
Гарантия производителя
Производитель: АКИП
Доставка по Казахстану
Артикул: s07474Цену уточните у менеджера
АКИП-2402 - это двухканальный цифровой вольтметр, который позволяет определять среднеквадратическое значение напряжения тока и измерять напряжение переменного тока.
Вольтметр АКИП-2402, работает в широком частотном диапазоне до 5 МГц. Поэтому он будет полезен при ремонте и настройке различных радиоприборов, например, радиоустройств, работающих в КВ, ДВ и СВ диапазонах. Также прибор будет полезен при тестировании и отладке систем энергоснабжения, проверке электрооборудования, как бытового, так и промышленного.
Используя вольтметр АКИП-2402, можно измерить напряжение в пределах от 3 мВ до 300В. Для обеспечения высокой точности общий диапазон аппарата разделен на шесть поддиапазонов. Благодаря этому, пользователь может вручную выбирать пределы измерений. Также возможно автоматическое определение пределов измерений.
АКИП-2402 имеет два измерительных входа, что позволяет измерять напряжение в разных точках одновременно. Информация, полученная во время измерений выводится на двухстрочный VDF-экран. Полученные показания удерживаются на экране вольтметра нажатием на клавишу HOLD.
Вольтметр АКИП-2402 позволяет вручную устанавливать единицы измерения. Показания аппарата могут выводиться как в В, мкВ, мВ, так и в дБм, дБн. Все результаты измерений сохраняются в памяти вольтметра. Полученные данные можно перенести на ПК, для дальнейшей обработки. Вольтметр АКИП-2402 синхронизируется с ПК при помощи интерфейса RS-232.
Питание вольтметра АКИП-2402 осуществляется от сети. Корпус АКИП 2402 выполнен из специальных ударопрочных материалов, благодаря этому устройство выдерживает падение с высоты в 1 метр. Вольтметр АКИП-2402 поставляется вместе с сетевым кабелем, ВЧ-пробником с коаксиальным кабелем, интерфейсом RS-232, кабелем BNC, адаптером, тройником, пыле- и влагозащитным чехлом.
Технические характеристики
АКИП-2402ПеременноенапряжениеДисплейОбщие данные
| Диапазон напряжений | 50 мкВ…300 В (с.к.з.) |
| Пределы измерений | 3 / 30/ 300 мВ/ 3/ 30/ 300 В (6 поддиапазонов) |
| Диапазон частот | 5 Гц…5 МГц |
| Погрешность измерения * | 1,5 % … 6 %* (в зав. от диапазона) |
| Диапазон индикации | -83 …+52 дБм (по мощности); |
| уровня вх. сигнала | 140 мкВ…850 Впик-пик |
| Макс. входное напряжение ** | 350 В с.к.з. (в зав. от диапазона) |
| Входной импеданс | 10 МОм/ 30 пФ |
| Тип индикатора | VDF- индикатор (2-х строчный) |
| Формат индикации | 3½ или 4½ разряда (переключаемый) |
| Напряжение питания | 220В 10%, 50Гц, (потребл. мощность 20 ВА) |
| Интерфейс | RS-232 (скорость передачи 9600 бод) |
| Габаритные размеры | 106 260 375 мм |
| Масса | 3 кг |
Нормирование погрешности измерений
| Диапазон | 5 -100 Гц | 100 Гц - 500 кГц | 500 кГц - 2 МГц | 2 МГц - 3 МГц | 3 МГц - 5 МГц | Разрешение |
| 3 мВ | 2,5 % 0,8 % | 1,5 % 0,5 % | 2 % 1 % | 3 % 1 % | 4 % 2 % | 0,0001 мВ |
| 30 мВ | 2,5 % 0,8 % | 1,5 % 0,5 % | 2 % 1 % | 3 % 1 % | 4 % 2 % | 0,001 мВ |
| 300 мВ | 2,5 % 0,8 % | 1,5 % 0,5 % | 2 % 1 % | 3 % 1 % | 4 % 2 % | 0,01 мВ |
| 3 В | 2,5 % 0,8 % | 1,5 % 0,5 % | 2 % 1 % | 3 % 1 % | 4 % 2 % | 0,0001 В |
| 30 В | 2,5 % 0,8 % | 1,5 % 0,5 % | 2 % 1 % | 3 % 1 % | 4 % 2 % | 0,001 В |
| 300 В | 2,5 % 0,8 % | 1,5 % 0,5 % | 2 % 1 % | 3 % 1 % | 4 % 2 % | 0,01 В |
Макс. входное напряжение
| Предел | Частота | Макс. Uвх (с.к.з.) |
| 3 В - 300 В | 5 Гц …5 МГц | 350 В |
| 5 Гц…1 кГц | 350 В | |
| 3 мВ - 300 мВ | 1 кГц…10 кГц | 35 В |
| 10 кГц…5 МГц | 10 В |
