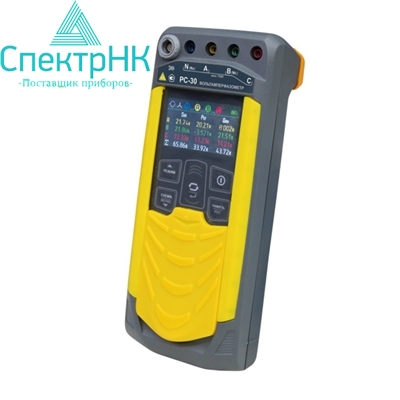

Вольтамперфазометр РС-30 (измерительный блок)

Гарантия производителя
Доставка по Казахстану	Артикул: s04190

Цену уточните у менеджера

Запросить КП Консультация

Вольтамперфазометр РС-30 (измерительный блок)

Вольтамперфазометр РС-30 является одним из основных приборов для снятия векторных диаграмм и настройки РЗиА специалистами релейных служб, а также используется для проверки групп учёта и измерения параметров сети. Работа прибора по схемам включения «Звезда», «Треугольник» и «2-х фазная» (изолированная) делает его универсальным для проведения измерений в энергетике, энергонадзоре, связи, на железных дорогах, предприятиях ЖКХ и других отраслях.

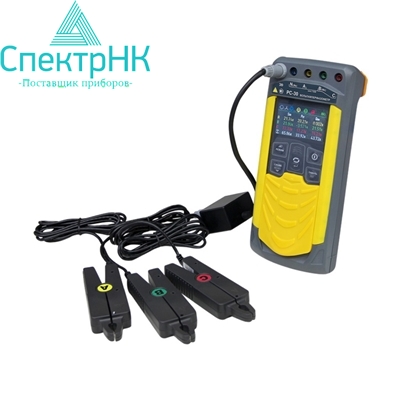

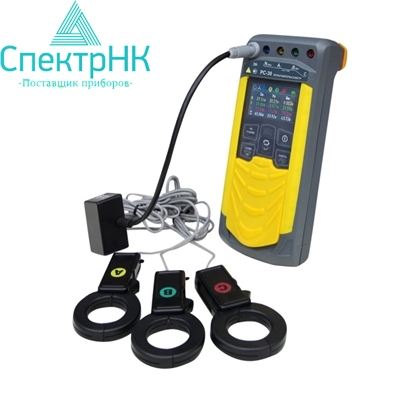

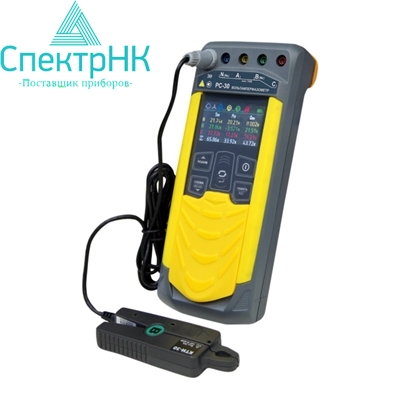

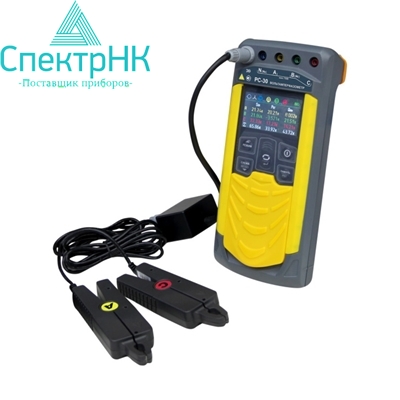

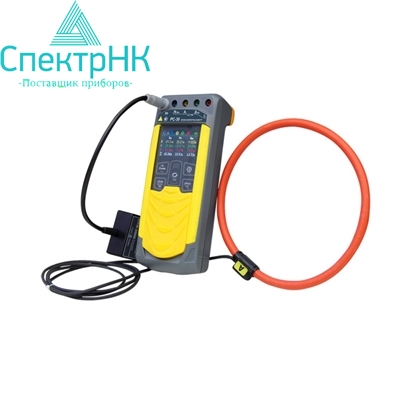

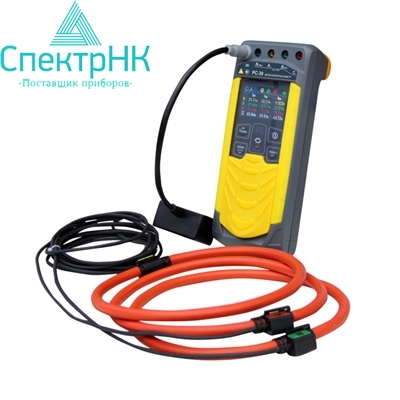

Три вида клещей разных диапазонов (в зависимости от выбранной комплектации) позволяют производить измерение тока от 0,03 А до 3 кА. Подключение токоизмерительных клещей выполнено c помощью быстро-разборного Push-Pull соединения. Вольтамперфазометр РС-30 снабжён магнитными держателями, что позволяет, при необходимости, оперативно крепить прибор на стальные поверхности, в том числе с лакокрасочными покрытиями.

Токоизмерительные датчики*: КТИ-30 (до 30 А), КТИР-30 (до 30 А), ПТИ-3000 (до 3 кА), КТИР-500 (до 500 А), ПТИР-3000 (до 3 кА).

* При приобретении токоизмерительных датчиков отдельно от прибора требуется их обязательная калибровка совместно с ранее приобретенным РС-30.

Отличительные особенности:

возможность регистрации событий;
автоматическое определение типа подключённых токоизмерительных датчиков и переключение диапазонов токов;
при выключении сохранение, а при включении восстановление настроек последнего измерения;
время непрерывной работы без включённого режима энергосбережения не менее 8 часов;
настройка отключения индикации и прибора при длительном неиспользовании;
ударопрочный, пыле- и влагозащищенный корпус с магнитом. Степень защиты IP54;
сумка, позволяющая не доставать прибор при проведении измерений;
цветной жидкокристаллический дисплей;
индикация состояния внутреннего источника питания;
система защиты аккумулятора от перезаряда;
защита от неправильного включения;
высокая помехоустойчивость;
память на 10 000 измерений, режим регистратора;
связь с компьютером.

Функциональные возможности:

измерение по схеме «Звезда», «Треугольник», 2-х фазная (изолированная);
измерения действующих значений переменного напряжения и тока;
измерения напряжения постоянного тока;
измерения активной, реактивной, полной мощности и коэффициента мощности;
измерения фазовых углов между напряжениями, между напряжениями и током, между токами;
измерения частоты напряжения и силы переменного тока;
показания уровней высших гармоник и уровней нелинейных искажений для оценки качества электроэнергии;
индикации порядка чередования фаз.

Комплект поставки

Вольтамперфазометр РС-30 – 1 шт.
Руководство по эксплуатации – 1 шт.
Блок питания БПН-А 12-0,5 – 1 шт.
Кабель измерительный красный 1,5 м. – 1 шт.
Кабель измерительный синий 1,5 м. – 1 шт.
Кабель измерительный желтый 1,5 м. – 1 шт.
Кабель измерительный зеленый 1,5 м. – 1 шт.
Зажим изолированный типа “крокодил” – 4 шт.
Bluetooth-USB адаптер – 1 шт.
Сумка для переноски – 1 шт.
Батарейный отсек – 1 шт.
Клещи токоизмерительные (в зависимости от комплекта) – 1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Внесен в Государственный реестр средств измерений Казахстана.

Дополнительно

Многоцелевой и современный вольтамперфазометр РС-30 был разработан для решения целого спектра задач. Это контроль переменного напряжения и тока, активной, реактивной и полной мощности, фазовых углов, частоты напряжения и многих других параметров. Это мультифункциональный инструмент, который идеально подходит для комплексных испытаний. Все величины измеряются с минимальными погрешностями. Прибор очень удобен в работе. Он оснащен автоматическим переключением диапазонов, при выключении полностью сохраняет имеющиеся настройки, рассчитан на хранение до десяти тысяч результатов. Кроме всего этого, имеется возможность обмена данными с персональным компьютером. Питание происходит от аккумулятора с номинальным напряжением “6 В”. Также допускается использование пяти аккумуляторов типоразмера АА с номинальным напряжением “1,2 В” Имеется самоконтроль напряжения питания. При достижении определенного значения, прибор автоматически выключается.

Вольтамперфазометр РС-30 станет хорошим помощником для работы в полевых условиях. Минимальное время готовности, богатый функционал и широкие возможности отлично сочетаются с компактными габаритами и небольшим весом. Средний срок службы составляет не менее восьми лет. Модель демонстрирует электрическую прочность, высокую устойчивость к электрическим нагрузкам. Поставляется в базовом комплекте, где предусмотрено все для решения стандартных задач. В частности, в комплект поставки входят несколько кабелей, блок питания, зажимы, батарейный отсек, токоизмерительные датчики разных моделей. Выбор датчиков зависит от решаемых задач.

На передней части измерителя располагаются органы управления, индикатор, сигнальные разъемы. Вольтамперфазометр РС-30 отличается хорошей эргономикой, продуманной конструкцией и широким функционалом.

Технические характеристики

Технические характеристики для вольтамперфазометра РС-30

Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В	10,00 … 700,0
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В	10,00 … 700,0
Измерение силы переменного тока Диапазон измерений действующего значения переменного тока, А: - с датчиком токоизмерительным КТИ-30	0,030 … 30,00
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В•А): - с датчиком токоизмерительным КТИ-30	0,001 … 21,00 кВт (квар, кВ•А)
Измерение частоты переменного тока Диапазон измерения частоты, Гц	от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов	от – 179,9 до 180,0
Вычисление коэффициента мощности, Кр Диапазон вычисления, Кр	-1,00 … 1,00

Технические характеристики для вольтамперфазометра РС-30 с клещами КТИ-30 (до 30 А)

Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В	10,00 … 700,0
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В	10,00 … 700,0
Измерение силы переменного тока Диапазон измерений действующего значения переменного тока, А: - с датчиком токоизмерительным КТИ-30	0,030 … 30,00
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В•А): - с датчиком токоизмерительным КТИ-30	0,001 … 21,00 кВт (квар, кВ•А)
Измерение частоты переменного тока Диапазон измерения частоты, Гц	от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов	от – 179,9 до 180,0
Вычисление коэффициента мощности, Кр Диапазон вычисления, Кр	-1,00 … 1,00

Технические характеристики для вольтамперфазометра РС-30 с клещами КТИР-30 (до 30 А)

Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В	10,00 … 700,0
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В	10,00 … 700,0
Измерение силы переменного тока Диапазон измерений действующего значения переменного тока, А: - с датчиком токоизмерительным КТИР-30	0,030 … 30,00
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В•А): - с датчиком токоизмерительным КТИР-30	0,001 … 21,00 кВт (квар, кВ•А)
Измерение частоты переменного тока Диапазон измерения частоты, Гц	от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов	от – 179,9 до 180,0
Вычисление коэффициента мощности Кр Диапазон вычисления Кр	-1,00 … 1,00

Технические характеристики для вольтамперфазометра РС-30 с клещами КТИР-30 и КТИ-30 (до 30 А)

Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В	10,00 … 700,0
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В	10,00 … 700,0
Измерение силы переменного тока	0,030 … 30,00
Диапазон измерений действующего значения переменного тока, А:
- с датчиками токоизмерительными КТИР-30 и КТИ-30
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В•А):- с датчиками токоизмерительными КТИР-30 и КТИ-30	0,001 … 21,00 кВт (квар, кВ•А)
Измерение частоты переменного тока Диапазон измерения частоты, Гц	от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов	от – 179,9 до 180,0
Вычисление коэффициента мощности Кр Диапазон вычисления Кр	-1,00 … 1,00

Технические характеристики для вольтамперфазометра РС-30 с датчиком ПТИ-3000 (до 3 кА)

Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В	10,00 … 700,0
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В	10,00 … 700,0
Измерение силы переменного тока	1 … 3000
Диапазон измерений действующего значения переменного тока, А:
- с датчиками токоизмерительными ПТИ-3000
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В•А):- с датчиками токоизмерительными ПТИ-3000	0,100 … 2100 кВт (квар, кВ•А)
Измерение частоты переменного тока Диапазон измерения частоты, Гц	от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов	от – 179,9 до 180,0
Вычисление коэффициента мощности Кр Диапазон вычисления Кр	-1,00 … 1,00

Технические характеристики для вольтамперфазометра РС-30 с клещами КТИР-500 (до 500 А)

Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В	10,00 … 700,0
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В	10,00 … 700,0
Измерение силы переменного тока	0,20 … 500,0
Диапазон измерений действующего значения переменного тока, А:
- с датчиком токоизмерительным КТИР-500
Измерение активной, реактивной и полной мощностей Диапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В•А):- с датчиком токоизмерительным КТИР-500	0,005 … 350,0 кВт (квар, кВ•А)
Измерение частоты переменного тока Диапазон измерения частоты, Гц	от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов	от – 179,9 до 180,0
Вычисление коэффициента мощности Кр Диапазон вычисления Кр	-1,00 … 1,00

Технические характеристики для вольтамперфазометра РС-30 с датчиком ПТИР-3000 (до 3 кА)

Измерение напряжения переменного тока Диапазон измерений действующего значения напряжения переменного тока, В	10,00 … 700,0
Измерение напряжения постоянного тока Диапазон измерений напряжения постоянного тока, В	10,00 … 700,0
Измерение силы переменного тока	1 … 3000
Диапазон измерений действующего значения переменного тока, А:
- с датчиками токоизмерительными ПТИР-3000
Измерение активной, реактивной и полной мощностейДиапазоны измерений активной мощности P (Вт), реактивной мощности Q (вар) и полной мощности S (В•А):- с датчиками токоизмерительными ПТИР-3000	0,100 … 2100 кВт (квар, кВ•А)
Измерение частоты переменного тока Диапазон измерения частоты, Гц	от 45,00 до 55,00
Измерение угла сдвига фаз между первыми гармониками напряжения и напряжения, напряжения и тока, тока и тока Диапазон измерения угла сдвига фаз в полосе частот от 45 Гц до 55 Гц, градусов	от – 179,9 до 180,0
Вычисление коэффициента мощности Кр Диапазон вычисления Кр	-1,00 … 1,00

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
