Высоковольтная испытательная установка HPA 100 AC130 DC

Высоковольтная испытательная установка HPA 100 AC130 DC

Высоковольтная испытательная установка HPA 100 AC/130 DC переменного напряжения - это мощный прибор, который предназначен для монтажа в электротехнических лабораториях и применяется для испытаний кабельных установок и для преобразования высокоомных кабельных повреждений в низкоомные в диапазоне выходного напряжения установки. Для испытаний выпрямленным напряжением до 130 кВ установка может дооснащаться выпрямительной приставкой. Поскольку собственный уровень помех составляет менее 1 пКл, данная испытательная установка может использоваться в качестве источника напряжения для измерения частичных разрядов.

Достоинства прибора HPA 100:

• Мощный испытательный и прожиговый прибор
• Длительное испытание переменным напряжением до 100 кВ при 5 кВА
• Собственный уровень помех менее 1 пКл
• Интегрированная защита от перегрузки
• Испытания выпрямленным напряжением до 130 кВ с дополнительным выпрямителем

Существует две модификации установки:

• HPA 100 - напряжение на выходе переменное, 100 кВ,
• HPA 130 - напряжение на выходе постоянное , 130 кВ.

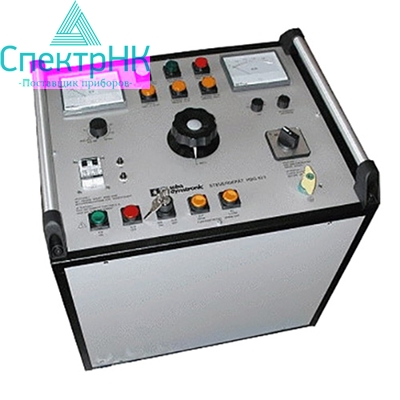

Панель управления HSG 10-1 предназначена для управления трансформатором HTR 100/130 и состоит из : трансформатора управления, стрелочных индикаторов тока и напряжения, таймера отсчета времени испытания, схему управления искровым разрядником и схем защиты.

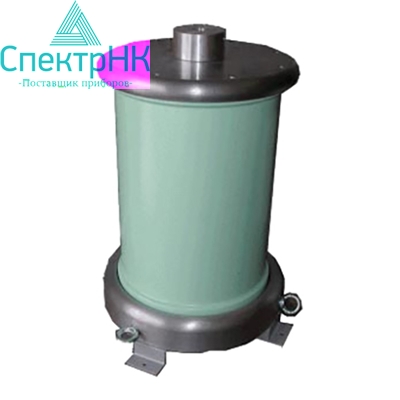

Трансформатор HTR 100/130 предназначена для генерации испытательного напряжения. Конструкция трансформатора : Изолированный полюс испытательного трансформатора изолировании встроен в изолированный цилиндр с металлической основой. Изоляция трансформатора состоит из сухой бумаги, пропитанной трансформаторным маслом.

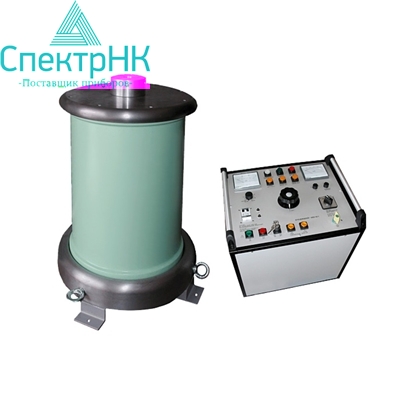

Комплект поставки

• панель управления HSG 10-1,
• трансформатора HTR 100/130.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Технические характеристики
