ВИК-2 с поверкой

ВИК-2

Комплект для визуального контроля ВИК-2 с поверкой

Данный комплект оборудования может применяться в самых различных областях промышленности для проведения комплексного контроля визуальным методом. Стоит отметить, что в стандартный комплект поставки входит профессиональный цифровой фотоаппарат. Это является несомненным преимуществом, так как позволяет оперативно фиксировать все выявленные дефекты.

Отличительные особенности комплекта ВИК-2:

• Наличие цифрового фотоаппарата
• Удобная и прочная сумка для хранения и транспортировки
• Высокое качество приборов
• Инструкция по визуальному контролю РД 03-606-03
• Возможность включения в комплект поставки дополнительного оборудования

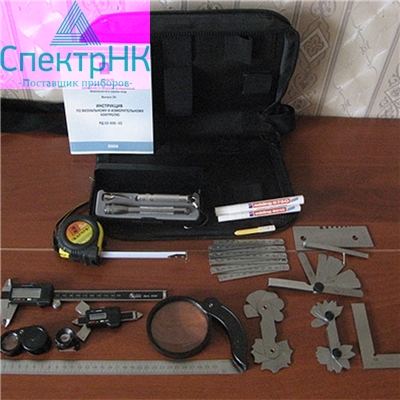

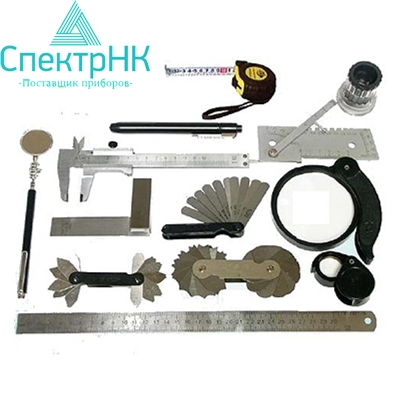

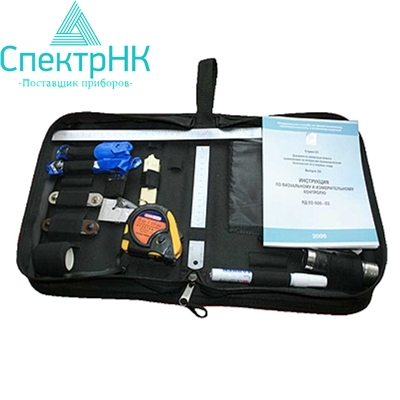

Комплект поставки

Обозначение	Маркировка	Описание	Количество
Цифровой фотоаппарат	-----	Цифровой фотоаппарат для фотофиксации выявленных дефектов	1 шт.
Универсальный шаблон сварщика	УШС-3	УШС-3 предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков труб, а также для измерения параметров сварного шва при его контроле.	1 шт.
Зеркало поворотное d=32 мм	-----	Зеркало для визуального осмотра труднодоступных мест.	1 шт.
Лупа	ЛПК-471 (двукратная)	Простая двукратная лупа.	1 шт.
Лупа	ЛП-6 (шестикратная)	Лупа складная ЛП 6х для осмотра мелких деталей контролируемой поверхности.	1 шт.
Лупа измерительная	ЛИ-10 (десятикратная) или ЛИ-8 (восьмикратная)	Лупа для визуального контроля и измерений на плоскости. Длина измерительной шкалы, 15 мм, цена деления 0.1 мм	1 шт.
Штангенциркуль	ШЦ-1-125-0,1 с глубиномером	Используется для измерений наружных и внутренних размеров, а также глубин контролируемых объектов. Модель ЩЦ-1-125-0.1, диапазон измерений 0-125мм. I класс точности	1 шт.
Линейка металлическая	Л-300 (300 мм)	Линейка измерительная, стальная, длина 30 см.	1 шт.
Набор радиусных шаблонов	№1 (R=1...6 мм)	Шаблоны радиусные, для оценки радиусов выпуклых и вогнутых поверхностей. В каждом наборе шаблоны для контроля внутреннего и наружного радиусов.	1 шт.
Набор радиусных шаблонов	№3 (R=7...25 мм)		1 шт.
Набор щупов	№4 (0,1...1 мм)	Набор для контроля зазоров между поверхностями. Класс точности II, диапазон толщин 0,1-1,0мм	1 шт.
Угольник поверочный	100х60 мм (угол 90°)	Угольник для проверки и разметки прямых углов контролируемых объектов. Размер 100х60, II класс точности.	1 шт.
Фонарь миниатюрный	-----	Светодиодный фонарик для работы в условиях слабой освещенности. Мощность 0,5 Вт, элемент питания – батарейка АА 1шт. (в комплекте)	1 шт.
Маркер по металлу	Edding 8750 (белый)	Универсальный восковый маркер для промышленной маркировки. Цвет желтый или красный, ширина 12 мм, длина 95 мм.	1 шт.
Рулетка 5 м	-----	Рулетка измерительная STAYER, длина 5м	1 шт.
Инструкция по визуальному и измерительному контролю.	РД 03-606-03	В комплект документов так же входит сертификат поверки средств измерений, паспорт комплекта (назначение, комплектность, свидетельство о приемке, гарантия), паспорта заводов – изготовителей.	1 шт.
Сумка для переноски	-----	-----	1 шт.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Качественный и высокоэффективный визуально-измерительный комплект ВИК-2 это различные инструменты для проверки сборочных и сварных соединений визуальным способом. Набор применяется во множестве направлений промышленности для своевременной проверки.

Визуально-измерительный комплект ВИК-2 это оптимальное собрание аппаратов практически на все случаи диагностики. А входят в него:

• Цифровой фотоаппарат для создания снимков определенных нарушений;
• УШС-3 (применим для диагностики труб, для определения характеристик сварного стыка);
• Специальное зеркало с поворотным механизмом для доступа в трудно досягаемые места;
• Складные лупы (три экземпляра, каждая из которых рассчитана на увеличение в определенное количество раз);
• Штангенциркуль с глубиномером (применяется при диагностике наружных и внутренних областей, а также строения проверяемых изделий, интервал замеров: от 0 до 125мм, первый класс точности);
• Специальные линейки (металлическая и стальная);
• Шаблоны для оценки радиусов (внутренних и наружных, искривленных поверхностей);
• Щупы (для проверки зазоров, 2-й класс точности, поддерживаемый интервал измерений: 0,1-1,0 мм);
• Поверочный угольник (девяносто градусов, 100x60 мм, 2-й класс точности);
• Малогабаритный фонарь (чтобы справиться с условиями плохой освещенности);
• Промышленный маркер (12х95);
• Пятиметровая рулетка;
• А также, соответственно, инструкция и сумка для транспортировки.

Данный набор включает в себя множество очень полезных инструментов, он очень продуманный и подобран без лишних приборов. Используя измерительный комплект ВИК-2, многие специалисты будут довольны полученным результатом: качеством и простотой процесса диагностики. Приобретение данного продукта - это выбор профессионалов.
