Дефектоскоп ВД-12НФП

Тип оборудования: Дефектоскоп вихретоковый

Страна производитель: Россия

Серия: ВД

Модель: ВД-12НФП

Описание вихретоковый дефектоскоп ВД-12НФП

Дефектоскоп вихретоковый ВД-12НФП относится к средствам обнаружения дефектов и предназначен для обнаружения поверхностных трещин в деталях из ферромагнитных и немагнитных сталей и сплавов.

Дефектоскоп предназначен для работы в лабораторных и цеховых условиях депо, ремонтных заводов МПС Казахстана и других отраслях промышленности.

Степень защиты дефектоскопа от проникновения твердых тел и воды IР30 по ГОСТ 14254-80.

По условиям эксплуатации дефектоскоп относится к виду климатического исполнения УХЛ 4.2** по ГОСТ 15150-69 устойчиво работает при

• температуре окружающего
  воздуха, °C                                   – от минус 10 до плюс 40,
• относительной влажности
  при температуре +25°C, %          – 80,
• атмосферном давлении, кПа        – от 84,0 до 106,7.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Принцип работы дефектоскопа основан на возбуждении в контролируемом изделии вихревых токов и последующем выделении на выходе преобразователя сигнала, амплитуда и фаза которого определяются действующим вторичным полем.

Устройство дефектоскопа поясняется структурной схемой.

1 – генератор; 2 – преобразователь; 3 – усилитель; 4 – блок АРУ;

5 – фазовращатель; 6 – фазовый детектор; 7 – программируемый усилитель;

8 – фильтр; 9 – аналого-цифровой преобразователь; 10 – микропроцессор;

11 – блок памяти; 12 – дисплей; 13 – звуковой индикатор

Структурная схема дефектоскопа вихретокового ВД-12НФП

Дефектоскоп работает следующим образом.

Питание преобразователя 2 осуществляется от генератора 1 синусоидального напряжения.

Выход преобразователя 2 подключен к усилителю 3 с автоматической регулировкой усиления 4 (АРУ). АРУ эффективно действует в диапазоне допустимого изменения зазора между наконечником преобразователя и контролируемой поверхностью.

Сигнал с выхода усилителя 3 поступает на один из входов фазового детектора 6. Синусоидальное напряжение несущей частоты с генератора 1 через фазовращатель 5 подается на другой вход фазового детектора 6, в котором проводится измерение фазы между двумя сигналами.

Сигнал с выхода фазового детектора 6 через программируемый усилитель 7, фильтр 8 и аналого-цифровой преобразователь 9 передается в микропроцессор 10.

Микропроцессор 10 осуществляет обработку выходного сигнала аналого-цифрового преобразователя 9, вывод информации на дисплей 12, хранение данных в блоке памяти 11 и передачу их в персональный компьютер по инфракрасному каналу связи.

В качестве звукового индикатора 13 используется пьезоэлектрический звонок.

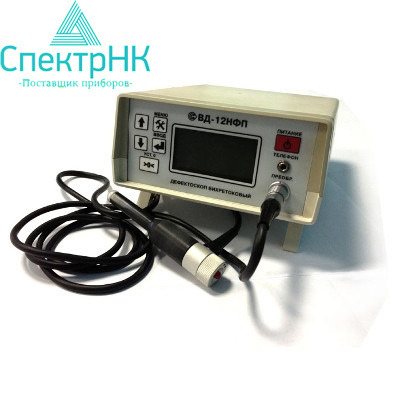

Дефектоскоп выполнен в виде портативной переносной конструкции, предусматривающей работу прибора в настольном варианте в лабораторных условиях и в подвешенном положении при укладке в сумку-чехол для работы в цеховых или полевых условиях.

Конструктивно дефектоскоп состоит из электронного блока и трех сменных преобразователей, подключаемых к электронному блоку через разъем.

В нижней части электронного блока находится аккумуляторный отсек для размещения в нем 4-х аккумуляторов типа АА. Доступ к аккумуляторному отсеку осуществляется через крышку в нижней стенке электронного блока.

Расположение органов индикации и управления дефектоскопа.

Органы индикации и управления дефектоскопа ВД-12НФП

• Кнопка ««ПИТАНИЕ
• Кнопка «>0<«УСТ. 0
• Кнопка «» МЕНЮ
• Кнопка «»
• Кнопка «»
• Кнопка «» ВВОД
• Гнездо для подключения телефона
• Разъем для подключения преобразователей «ПРЕОБР.»
• Дисплей
• Окошко инфракрасного канала связи

Назначение органов индикации и управления дефектоскопа

• Кнопка «» ПИТАНИЕ (поз. 1) предназначена для включения/выключения питания дефектоскопа.
• Кнопка «>0<» УСТ. 0 (поз. 2) предназначена для настройки дефектоскопа на контролируемый материал.
• Кнопка «» МЕНЮ (поз. 3) предназначена для вызова меню дефектоскопа.
• Кнопки «», «», «» ВВОД (поз. 4…6) служат для управления меню дефектоскопа.
• Гнездо «ТЕЛЕФОН» (поз. 7) предназначено для подключения наушника, обеспечивающего дополнительную звуковую сигнализацию о наличии дефекта, необходимую при работе в шумных помещениях.
• Разъем «ПРЕОБР.» (поз. служит для подключения к электронному блоку преобразователей Иа5.125.030, Иа5.125.031, Иа5.125.031-01 и Иа5.125.041.
• Дисплей (поз. 9) служит для отображения информации в процессе работы дефектоскопа.
• Окошко (поз. 10) инфракрасного канала связи предназначено для передачи данных из памяти дефектоскопа в персональный компьютер.

Преобразователь

Вихретоковый преобразователь (рис. 3) предназначен для преобразования неэлектрических величин (в виде локальных нарушений сплошности) в электрический сигнал, путем возбуждения в контролируемом изделии вихревых токов и последующем выделении сигнала, параметры которого (амплитуда и фаза) определяются действующим вторичным полем.

Преобразователь дифференциальный, трансформаторного типа, с тремя соосными катушками. На первичную (среднюю) обмотку подается синусоидальное напряжение частотой 70±5 кГц. Вторичные, сигнальные обмотки соединены последовательно, дифференциально, чем обеспечивается минимальное значение начального разбаланса преобразователя при удалении его от контролируемого изделия. В корпусе каждого преобразователя имеется световой индикатор для обеспечения дополнительной сигнализации наличия дефекта.

1. Индикатор заряда
2. Индикатор типа преобразователя
3. Индикатор вида контролируемого материала
4. Индикатор режима работы
5. Индикатор режима настройки
6. Индикатор усиления
7. Индикатор порога
8. Индикатор глубины дефекта
9. Индикатор «ДЕФЕКТ»
10. Сигнал от дефекта
11. Линия порога
12. Линия нулевого уровня
13. Индикатор записи в память

Назначение органов индикации дисплея

Индикатор заряда (поз. 1) служит для контроля разряда аккумуляторов.

Индикатор типа преобразователя (поз. 2) отображает тип подключенного к электронному блоку преобразователя.

При отключенном преобразователе на индикаторе отображается надпись: «ТИП-Х», а на дисплее дефектоскопа – «ПРЕОБРАЗОВАТЕЛЬ НЕ ПОДКЛЮЧЕН».

Индикатор вида контролируемого материала (поз. 3) предназначен для отображения вида контролируемого материала. Вид контролируемого материала определяется автоматически в зависимости от типа подключенного преобразователя.

Индикатор режима работы (поз. 4) служит для выбора режима работы дефектоскопа.

Статический режим работы «СТАТ» предназначен для контроля дефектов в углах, сварных швах и локальных труднодоступных зонах. При этом сигнализация о наличии дефекта срабатывает при расположении преобразователя над трещиной.

Динамический режим работы «ДИН» предназначен для сканирования плоских и криволинейных поверхностей со скоростью 0,02…0,1 м/с. Сигнализация включается после прохождения преобразователя над трещиной.

Индикатор режима настройки (поз. 5) предназначен для выбора режима отстройки дефектоскопа от влияющих факторов.

В ручном режиме «РУЧН» настройка дефектоскопа производится кнопкой «>0<» УСТ. 0.

В автоматическом режиме «АВТ» сигнал автоматически поддерживается вблизи линии нулевого уровня (поз. 12).

Индикатор усиления (поз. 6) предназначен для выбора значения усиления сигнала. Используется при настройке дефектоскопа на обнаружение порогового дефекта на образце из контролируемого материала.

Индикатор порога (поз. 7) используется для выбора значения порога срабатывания сигнализации о наличии дефекта.

Индикатор глубины дефекта (показывает в относительных единицах сигналы от дефектов, по показаниям которых можно оценить глубину дефекта. При этом, в статическом режиме работы индикатор отображает текущее значение сигнала, а в динамическом – последние максимальное значение, превысившее порог.

Индикатор «ДЕФЕКТ» (поз. 9) загорается при превышении сигналом установленного порога срабатывания сигнализации о наличии дефекта.

Сигнал от дефекта (поз. 10) используется для визуализации сигналов от дефектов на дисплее дефектоскопа.

Основные положения и правила работы с меню

1. Меню дефектоскопа организовано в виде иерархического списка. При выборе одного из пунктов основного меню (меню первого уровня) появляется список следующего уровня, который называют подменю.
2. Для вызова основного меню дефектоскопа однократно нажать кнопку «» МЕНЮ
3. Линия порога (поз. 11) используется для визуализации установленного порога срабатывания сигнализации о наличии дефекта.
4. Линия нулевого уровня (поз. 12) показывает положение рабочей точки на дисплее дефектоскопа.
5. Индикатор записи в память (поз. 13) используется для записи в память сигнала от дефекта (поз. 10) на дисплее дефектоскопа.

Проверка уровня заряда аккумуляторов

Проверка уровня заряда аккумуляторов осуществляется по индикатору заряда (поз. 1). В случае разряда аккумуляторов индикатор начинает мигать. При этом аккумуляторы необходимо зарядить, используя зарядное устройство из комплекта поставки дефектоскопа или аналогичное.

При работе дефектоскопа с разряженными аккумуляторами произойдет его автоматическое отключение.

Выбор рабочей точки

Выбор рабочей точки (компенсации начального сигнала преобразователя) используется для настройки дефектоскопа на контролируемый материал.

Для компенсации начального сигнала преобразователя нажать кнопку «>0<» УСТ. 0, при этом на дисплее дефектоскопа появится надпись «КОМПЕНСАЦИЯ»

Контроль поверхностей со сложной геометрией

При контроле поверхностей со сложной геометрией для дефектоскопа изготавливаются различные оправки. представлены датчик и каретка для контроля паза лабиринтного кольца.

Работа с программами

Основные положения и возможности

В дефектоскопе предусмотрено 5 программ настроек дефектоскопа.

В программу заносятся данные о режимах контроля и настройки, значения усиления и установленного порога, а также тип подключенного к электронному блоку преобразователя.

Если в программе нет данных, то вместо соответствующих значений отображаются «0″, а вместо типа преобразователя – ТИП-Х.

Оператору предоставляется возможность самому сохранять настройки дефектоскопа в выбранной им программе для контроля определенных объектов. Загрузка программы возможна только после предварительного сохранения в ней настроек.

Работа со встроенной памятью

Возможности встроенной памяти

Дефектоскоп оснащен встроенной памятью для оперативного сохранения результатов контроля. В память заносится сигнал от дефекта с экрана дефектоскопа.

Вся память разбита на 120 ячеек. Запись начинается с 1-й ячейки, затем автоматически переносится в следующую.

Все записанные данные можно посмотреть на экране дефектоскопа, а также скопировать в персональный компьютер для дальнейшего анализа, обработки и документирования.

В компьютер передаются все 120 ячеек в том порядке, как они были записаны. В дефектоскопе также предусмотрен режим непрерывной передачи данных в персональный компьютер. Этот режим необходим при работе в автоматизированных линиях, а также когда необходимо сохранить значительные объемы данных.

При передачи данных в компьютер их стирания из памяти дефектоскопа не происходит.

Для очистки памяти дефектоскопа предусмотрена специальная функция очистки. Кроме того, записать новые данные в память дефектоскопа вместо старых можно без предварительной очистки памяти, выбрав при этом ячейку, в которую будет осуществляться запись.

Передача данных в компьютер

Подключить инфракрасный адаптер к персональному компьютеру.

Расположить инфракрасный адаптер напротив окошка инфракрасного канала связи дефектоскопа (рис. 2, поз. 10) так, чтобы расстояние между ними было не более 30 см.

Включить компьютер и запустить программу «ВД-12НФП – СВЯЗЬ».

Вихретоковый дефектоскоп ВД-12НФП предоставляет возможность документирования результатов контроля на Рис. 10 представлено окно программы на ПК, в котором отображается сигнал от дефекта, настройки и параметры дефектоскопа при которых был выявлен дефект, имя оператора и название объекта контроля.

Технические характеристики
