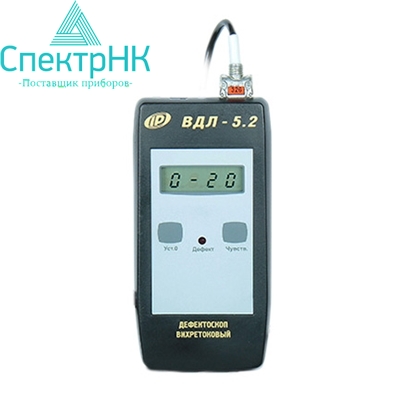

Вихретоковый дефектоскоп ВДЛ-5.2

Вихретоковый дефектоскоп ВДЛ-5.2

Вихретоковый дефектоскоп ВДЛ-5.2 предназначенный для обнаружения и качественной оценки поверхностных несплошностей и трещин в поверхностях стальных конструкций, деталях, лопатках турбин генераторов, сварных соединениях, колесных парах подвижного состава. Портативный дефектоскоп ВДЛ-5.2 отличается элементарностью применения и настройки на объект диагностики. Обнаруживает дефекты в процессе сканирования датчиком диагностируемой поверхности по свето-звуковой сигнализации и имеет 10 уровней настройки чувствительности. Размеры выявляемых дефектных образований: глубина от 0,25 мм, ширина от 0,02 мм.

Назначение и применение вихретокового дефектоскопа ВДЛ-5.2:

• Детектирование и качественная оценка поверхностных несплошностей и трещин в стальных конструкциях и деталях
• Применяется для диагностики углеродистых сталей. По функциональным возможностям вихретоковый дефектоскоп ВДЛ-5.2 близок к приборам, работающим по методу магнито-порошковой дефектоскопии
• Элементарность применения и настройки на диагностируемый объект
• Малые габариты дефектоскопа и датчика
• Локализует дефекты при сканировании датчиком диагностируемой поверхности по светово-звуковой сигнализации
• Оценивает размеры дефектного образования в относительных единицах с индикацией результатов на цифровом дисплее
• Обеспечивает уровни чувствительности согласно ГОСТ 21105 при соответствующем качестве диагностируемой поверхности
• Режим автонастройки на сталь
• Десять уровней настройки чувствительности

По заказу комплектуется датчиком с запрограммированными параметрами: чувствительностью, радиусом, геометрией поверхности и размерами.

Комплект поставки

• Блок дефектоскопа ВДЛ-5.2
• Чехол защитный
• Датчик
• Наушники
• АКБ и ЗУ
• Контрольный эталонный образец
• Сумка транспортировочная

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

Для локализации и оценки поверхностных дефектов металлоизделий применяют вихретоковый дефектоскоп ВДЛ-5.2. Прибор создан для работы с объектами из углеродистых сталей и различных сплавов, применяется в авиастроительной и сталелитейной промышленности, на железной дороге, в энергетике и многих сферах производства. Также удобен для определения пригодности тех или иных деталей к дальнейшей эксплуатации из-за возможности возникновения дефектов в ее процессе.

Вихретоковый дефектоскоп ВДЛ-5.2 – портативный прибор, отличающийся богатым функционалом и легкостью в эксплуатации. Интуитивно понятное меню позволяет быстро производить тонкие настройки чувствительности и других параметров для работы с различными материалами, имеются также предустановленные настройки для работы со сталью. Также при необходимости во время заказа возможно оговорить нужные настройки, которые будут внесены в память устройства (чувствительность, радиус контакта, размеры дефектов и др.). Высокая точность результатов сравнима с результатами контроля магнитопорошковым методом при условии соответствующего качества обработки поверхности тестируемого образца. Компактные габариты и небольшой вес устройства обеспечивают комфорт его использования как в стационарных, так и в полевых условиях, а также работу с объектами, доступ к которым ограничен. Об обнаружении дефекта устройство сигнализирует световым и звуковым индикаторами, в это же время на цифровом дисплее отображаются относительные размеры найденного дефекта. Кроме того, устройство автоматически настраивает нулевые значения для контролируемой стали.

Конструкция прибора отличается высокой прочностью и надежностью, а твердосплавный наконечник его датчика обеспечивает долгий срок эксплуатации вихретокового дефектоскопа ВДЛ-5.2. Также датчик позволяет оценить параметры найденных дефектов, что значительно упрощает принятие решения о целесообразности дальнейшей эксплуатации изделия с выявленным дефектом.

Технические характеристики
