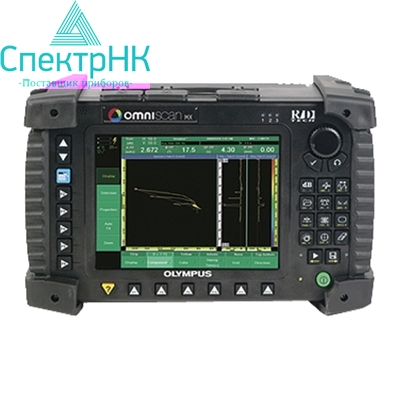

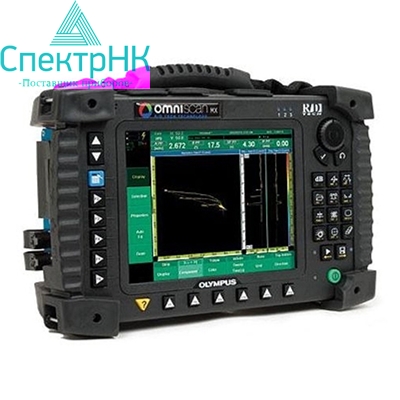

Вихретоковый дефектоскоп OmniScan EC

Вихретоковый дефектоскоп OmniScan EC

OmniScan MX производства Olympus NDT является наиболее успешным портативным модульным дефектоскопом, работающим как с фазированными решётками, так и с вихретоковыми матрицами. Серия дефектоскопов OmniScan включает приборы с поддержкой фазированных решёток, вихретоковых матриц и модули для традиционного ультразвукового и вихретокового контроля. Все модули отвечают самым последним требованиям НК. Несмотря на то, что OmniScan MX портативный модульный дефектоскоп, его основным отличием является высокая частота измерений и современное программное обеспечение. Именно это делает его незаменимым для ручного и автоматизированного контроля.

Дефектоскоп OmniScan — это инновационный прибор ультразвукового контроля методом фазированных решеток, выполненный в соответствии со всеми передовыми требованиями для оборудования неразрушающего контроля. OmniScan соединяет высокий уровень сбора данных и мощное программное обеспечение в одном портативном модульном корпусе. Он в равной степени эффективно производит контроль, как в ручном, так и в автоматическом режимах. Прибор имеет модульную платформу, которая позволяет Вам переключать вихретоковый модуль на фазированный. Платформа определяет новый модуль и автоматически настраивает конфигурацию и условия контроля.

Ниже приведено описание дефектоскопа OmniScan MX EC с вихретоковым модулем.

Вихретоковый дефектоскоп OmniScan MX EC обладает следующими особенностями:

Импедансная плоскость и ленточная диаграмма

• Настраиваемое пользователем послесвечение экрана
• Возможность сохранения опорного сигнала на экране для упрощения дальнейшей интерпретации данных
• Режим стоп-кадра позволяет поворачивать изображение сигнала и настраивать усиление без необходимости держать датчик на объекте контроля
• Функции масштабирования и оптимального приближения

Изображение поверхности (С-скан)

• Поддержка двух входов кодировщика для подсоединения различных сканеров
• Изображение поверхности (С-скан) с импедансной плоскостью и ленточной диаграммой

Работа одновременно на нескольких частотах и автоматическое микширование

• До 8 частот (1 канал: 8 частот; 2 канала: 4 частоты; 4 канала: 2 частоты)
• Автоматическое микширование

Усовершенствованная обработка данных в реальном времени

• Возможность настройки 3 сигнализаций с различными параметрами с выводом на светодиод, зуммер и на выход TTL.
• Высокочастотный, низкочастотный и специальные фильтры (имеются в наличии БИХ- и КИХ-фильтры)

Сигнализации

• Полный спектр выбираемых пользователем сигнализаций (секторная, квадратная, кольцевая)
• Простая и быстрая настройка
• Полный контроль за выходом сигнализации

Отчёты

• Простое и быстрое составление отчёта
• Формат HTML позволяет легко пересылать отчёты по е-мейлу и просматривать их в любом веб-браузере
• Предустановленные и настраиваемые шаблоны отчётов

Технические характеристики
