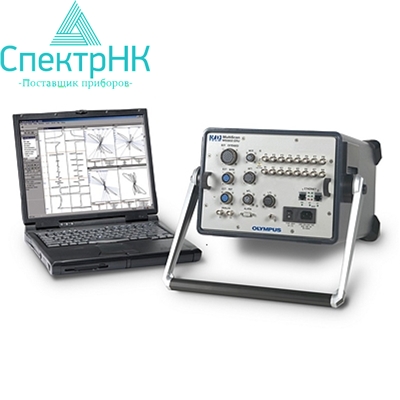

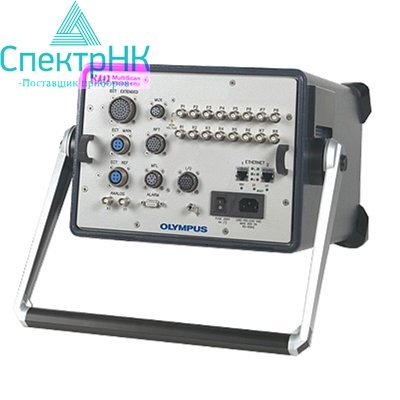

Вихретоковый дефектоскоп MultiScan MS5800 для контроля труб

Вихретоковый дефектоскоп MultiScan MS5800 для контроля труб
  • Вихретоковый дефектоскоп MultiScan MS5800 для контроля труб

Гарантия производителя

Доставка по Казахстану

Артикул: s02578

Цену уточните у менеджера

Запросить КП Консультация

Вихретоковый дефектоскоп MultiScan MS5800 для контроля труб

MultiScan MS5800 — новый мощный блок для сбора данных своим решением "все в одном" расширяет границы НК. В числе других методов НК для внутритрубного контроля MultiScan MS5800 применяет вихретоковую матрицу.

Дефектоскоп MultiScan MS 5800 — это многофункциональная система, поддерживающая следующие технологии:

  • Контроль вихревыми токами
  • Контроль по утечке магнитного потока
  • Контроль в остаточном поле
  • УЗ контроль с технологией IRIS

Вихретоковый дефектоскоп MultiScan MS5800 предназначен для контроля:

  • Прутков
  • Труб
  • Сложных поверхностей
  • Пластин

Отличительные особенности:

  • Уменьшение времени контроля. Преобразователь, имеющий до 64 сенсоров, может охватывать большую площадь и значительно увеличить скорость контроля.
  • Упрощенная система сканирования. Преобразователь можно изготовить в точном соответствии с поверхностью контроля. Это снижает сложность и стоимость системы перемещения преобразователем. Сложные поверхности можно проконтролировать за один проход преобразователем без системы сканеров и автоматизированной системы.
  • Легко применять и анализировать результаты. Технология применения матричного преобразователя требует минимальной подготовки поверхности и может применяться через слой краски. Для наилучшего предоставления информации и более легкого проведения анализа к С-скану могут быть непосредственно применены смешение и другие виды обработки.

ПРИМЕНЕНИЕ ТЕХНОЛОГИИ МАТРИЦЫ ВИХРЕВОГО ТОКА

Технология контроля матрицей вихревого тока - это расширение классической техники контроля вихревыми токами. Эта технология использует матрицу из отдельных сенсоров для картографирования различных поверхностей. Могут быть изготовлены раздельно-совмещенные преобразователи или мостовые для абсолютного и/или дифференциального режимов. Оборудование марки R/D Tech устраняет перекрестное влияние между отдельными обмотками, так что вы можете получить высокое разрешение карандашного преобразователя на большой поверхности.

Эта технология идеально заменяет контроль проникающими красками. Технология контроля матричным вихретоковым преобразователем марки R/D Tech может применяться везде, где может применяться контроль вихревыми токами, с той же пользой и легкостью применения, плюс снижением времени контроля.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ MultiScan MS5800 - MultiView™/C

  • Программное обеспечение для получения С-скана
  • Изображение С-скана для матричного преобразователя
  • Изометрическое изображение
  • Калибровка всех каналов от интерфейса С-скана
  • Обработка информации такая, как фильтрация, микширование, вычитание и интерполяция
  • При применении кодировщиков С-сканы соответствуют контролируемой поверхности
  • Поддержка вращающегося преобразователя (MRPC)

ВИХРЕВЫЕ ТОКИ

Входы для подключения преобразователей: 4 независимых дифференциальных канала с возможностью мультиплексирования до 64 (16 стробов)

Каналы контроля ВТ: 16 одновременных (4 входа х 4 частоты), 256 в сверхмультиплексированном (16 стробов)

Количество частот: до 8 частот

Диапазон частот: регулируемый от 20 Гц до 6 МГц

Скорость сбора данных: 40 кГц на канал (в немультиплексированном режиме) 14 кГц, разделенное на число временных интервалов (в мультиплексированном режиме)

Применяемые преобразователи: универсальный разъем обеспечивает применение всех стандартных дифференциальных и абсолютных катушек, импедансных датчиков, раздельно-совмещенных датчиков и датчиков MRPC (может потребоваться переходной кабель)

Балансировка преобразователя: точная электронная балансировка преобразователя. Для абсолютных каналов не требуется опорная катушка.

Напряжение выхода: 20 В пик-пик

Ток на выходе 1 А (пиковый)

Аналоговый выход: координаты X и Y первого входа

Сигнализация в реальном времени: 8 независимых сигнализаций

Кодировщики положения: 2 квадратурных кодировщика положения или цифровых входа

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Операционная система: Microsoft® Windows NT® Windows® 2000, Windows XP Pro

Помощник настройки: Простая конфигурация для контроля труб с катушкой и датчиками переменного тока

Автоматическя калибровка: одновременная калибровка для всех каналов контроля ВТ

Хранение файлов данных: с помощью любых средств, совместимых с ПК

Распечатка изображения: с экрана, данных контроля и установочных параметров

Принтер: любой, совместимый с Windows NT

Требования к компьютеру: 600 MГц Pentium® III с 256 MБ RAM, 10 ГБ жесткий диск (1 ГБ свободного места), 1024 ? 768 разрешение экрана

ОПЦИИ АППАРАТНОГО И ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ

5800-R: возможность контроля в остаточном поле и по утечке магнитного потока

5800-1U: 1 внутренний канал УЗК

5800-4U: 4 внутренних канала УЗК

5800-8U: 8 внутренних каналов УЗК, цифровой преобразователь на 12 бит. Быстрая передача информации (4х)

MultiView /T: пакет анализа и отчета по трубам

MultiView /V: анализ карты напряжений для контроля в остаточном поле (RFT)

MultiView /C: изображение С-скана для MRPC и матричных датчиков

CARTO™: программное обеспечение планирования контроля, развертки трубы в виде карты и отчета

Технические характеристики

  • Питание 120 или 220 В переменного тока, ±10%, автоматический выбор, от 48 Гц до 63 Гц
  • Габаритные размеры: 45 см х 30 см х 22 см
  • Максимальная масса со всеми установленными модулями 12,8 кг
  • Окружающая среда от 20°C до 45°C рабочая температура, от -20°C до 70°C температура хранения, относительная влажность 95% без конденсации
  • Интерфейс компьютера 100Base-T Fast Ethernet™

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
