Устройство намагничивающее УН-5

Устройство намагничивающее УН-5

Устройство намагничивающее УН-5 осуществляет намагничивание отдельных участков изделий и деталей из ферромагнитных материалов, контролируемых магнитопорошковым методом.

УН-5 обеспечивает выявляемость поверхностных и подповерхностных дефектов - трещин, волосовин, непроваров и т.д. в соответсвии с ГОСТ 21105-87.

Отличительные особенности:

• Обеспечивает магнитопорошковый контроль изделий сложной формы.
• Применяется при контроле в полевых условиях, при проведении высотных монтажных работ, при обследовании аппаратуры высокого давления внутренних поверхностей сосудов и емкостей, т.е. в тех случаях, когда подвод электроэнергии затруднен или запрещен правилами техники безопасности.

Сертификаты

Сертификат соответствия №13.000.0502

Дополнительно

В качестве вспомогательного инструмента при магнитопорошковом контроле применяют устройство намагничивающее УН-5. Оно создано в целях генерации магнитного поля на участках изделий или в деталях из магнитных материалов в целях выявления дефектов их поверхностей. Применение устройства регламентировано ГОСТ 21105-87. Используется в дефектоскопии на предприятиях металлургической промышленности, при производстве металлических изделий и конструкций, в энергетике, машиностроении и других отраслях.

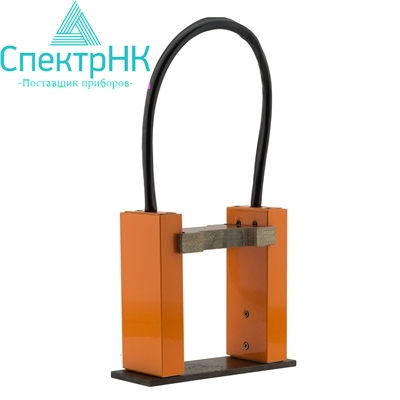

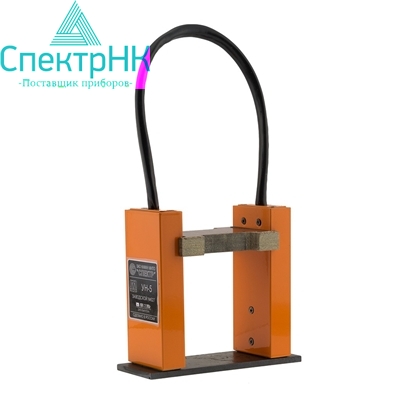

Устройство намагничивающее УН-5 представляет собой два намагничивающих блока, которые соединены между собой магнитопроводом. Каждый содержит магнит постоянного действия, состоящий из железа бора и заключенный в немагнитный материал. В процессе работы намагничиваемый участок изделия становится магнитопроводом, который замыкает магнитные полюсы, таким образом вместе с устройством он представляет собой замкнутое поле, середина которого и будет подвергаться контролю. Его ширина составляет около 6 сантиметров, а длина варьируется в зависимости от расстояния между полюсами. Такой принцип работы позволяет применять устройство для работы с различными емкостями, в которых находятся субстанции под высоким давлением, а также во время монтажа деталей или изделий на высотных объектах. Применение устройства целесообразно и во многих других случаях, когда дефектоскопия с применением электроприборов невозможна по причине невозможности подведения электричества или его использование запрещает техника безопасности. Устройство удобно тем, что может быть использовано для работы с объектами, обладающими сложной конфигурацией (сгибы труб, сварные швы и соединения других видов), в полевых условиях, а также там, где применение других методов дефектоскопии затруднено или невозможно.

Компактные габариты, небольшой вес и удобство применения, широкая зона выявляемости дефектов – все это делает устройство намагничивающее УН-5 незаменимым инструментом для контроля металлических изделий в самых различных условиях.

Технические характеристики
