Устройство контроля изоляции УКИ-1К

Устройство контроля изоляции УКИ-1К

Устройство контроля изоляции УКИ-1К (УКИ-1МК, УКИ-1) предназначено для:

• определения мест сквозных повреждений в противокоррозийном покрытии подземных трубопроводов без их вскрытия;
• интегральной оценки состояния изоляции отдельных участков на основе бесконтактных измерений токов в трубе;
• точного определения оси трубопровода, кабеля и глубины их залегания;
• определения места повреждения анодной линии установки катодной защиты.

Отличительные особенности устройства:

Устройство УКИ-1К – это модернизированная установка контроля изоляции УКИ-1М.

Усовершенствование установки при той же цене выполнено в следующем объеме:

1) введен поиск повреждений на частоте 10000 Гц;

2) увеличена выходная мощность генератора с 40 до 100 Вт;

3) дальность обследования трубопровода увеличена до 5 км;

4) улучшена чувствительность селективного приемника;

5) улучшена относительная погрешность определения планового расположения подземного трубопровода и глубины залегания;

6) уменьшен вес генератора в 2 раза, а габаритные размеры уменьшены до размеров приемника (210x135x70 мм);

7) устройство упаковано в удобный для эксплуатации на трассе кейс размером 460x290x300 мм;

8) увеличена точность определения места нарушения сплошности изоляции.

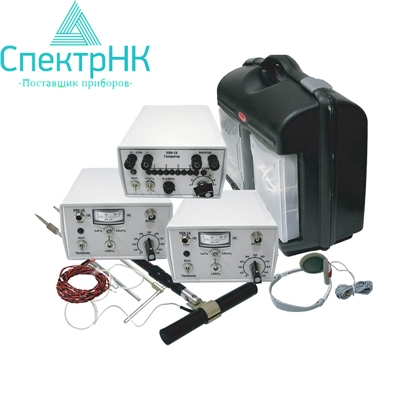

Комплект поставки

Генератор тока	1
Приемник (Селективный индикатор малых напряжений)	2
Датчик для определения планового положения трубопровода и его глубины залегания	1
Головной телефон	2
Датчик для определения шаговой разности потенциалов (комплект)	2
Пояс контактный	2
Кабель соединительный	1
Кабель генератора	1
Провод соединительный (генератор+заземлитель)	1
Удлинитель	1
Заземлитель-штырь	2
Паспорт, совмещенный с инструкцией по эксплуатации	1
Футляр	1
Аккумулятор EV 9-12*	1
Зарядное устройство*	1

* поставляется по дополнительному заказу

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

• Выполнено в соответствии ТУ 4276-015-12719185-2007
• Сертификат соответствия на установку контроля подземных трубопроводов УКИ-1К

Дополнительно



















Технические характеристики
