Установки для испытания высоким напряжением T 26/1A и T26/1B

Установки для испытания высоким напряжением T 26/1A и T26/1B

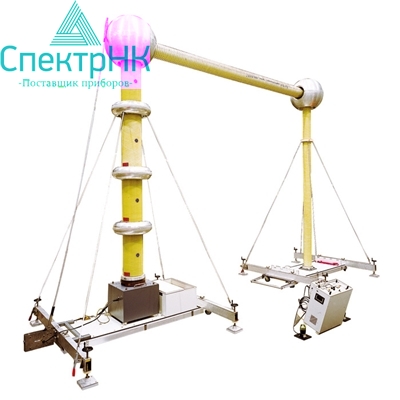

Установка T26/1 предназначена для испытания кабелей и электротехнического оборудования высоким постоянным напряжением до 400 кВ (T26/1 A) , до 650 кВ (T26/1 B), до 850 кВ (T26/1 С).

Испытания проводятся в соответствии с действующим стандартом VDE. Установки могут использоваться как стационарно, так монтироваться в лаборатории или автомобильном прицепе.
Установка T26/1 cостоит из двух блоков: блока управления и высоковольтного блока. Подобная модульная схема, позволяет осуществлять управление испытаниями, находясь вне зоны действия высокого напряжения. Основными потребителями установок T26/1 являются предприятия энергоснабжения, заводы, производящие кабель, пуско-наладочные организации. Данная установка позволяет не только испытывать кабель постоянным напряжением, но и осуществлять прожиг кабеля, преобразовывая заплывающие повреждения.

Особенности:

• Индивидуальный монтаж каждой установки
• Каскадная схема ступеней напряжения, комбинируемая ступенями, напряжением от 200 и 250 кВ.
• Защита установки от блуждающих токов, за счет применения водяного реостата (используется также как разрядное сопротивление, при подаче напряжения до 150 кВ, в качестве разрядного сопротивления используют сопротивление с изоляцией из полимерной смолы).
• Отключение при термоперегрузке.
• Встроенный таймер
• Автоматический выбор диапазонов измеряемого тока утечки.
• Настройка автоматического отключения установки, путем задания порога тока утечки.
• Возможность роботы в режиме прожига.
• Дополнение T26/1 модель А одноосным прицепом для транспортировки, T26/1 модель B,С двухосным прицепом для транспортировки.

Технические характеристики
