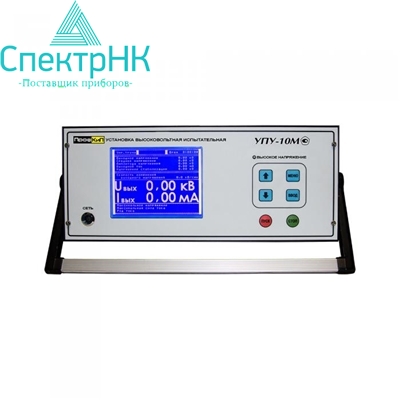

Установка высоковольтная испытательная УПУ-10

Параметры

Значения

Диапазон измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц

0.10 кВ … 10.00 кВ

Диапазон измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций не превышающей 5%

0.10 кВ … 10.00 кВ

Диапазон измерения среднеквадратических значений силы переменного тока

0.03 мА … 10.00 мА

Диапазон измерения силы постоянного тока

0.03 мА … 10.00 мА

Пределы допускаемой относительной погрешности измерения среднеквадратических значений напряжения переменного тока синусоидальной формы частотой 50 Гц

±[1.0 + 0.1 ( | Xk /x | - 1)]%

где Xk – конечное значение диапазона измерения;

Х – измеряемое значение

Пределы допускаемой относительной погрешности измерения напряжения постоянного тока отрицательной полярности с учетом амплитуды пульсаций, не превышающей 5%

±[1.0 + 0.1 ( | Xk /x | - 1)]%

где Xk – конечное значение диапазона измерения;

Х – измеряемое значение

Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при незаземленной нагрузке

±[1.0 + 0.1 ( | Xk /x | - 1)]%

где Xk – конечное значение диапазона измерения;

Х – измеряемое значение

Пределы допускаемой относительной погрешности измерения силы постоянного и переменного тока при заземленной нагрузке

±[2.0 + 0.1 ( | Xk /x | - 1)]%

где Xk – конечное значение диапазона измерения;

Х – измеряемое значение

Автоматическое ограничение выходного напряжения при превышении предельных значений напряжения

не более 11.0 кВ

Пороговое значение силы переменного тока при срабатывании схемы защиты от перегрузки по току

11 мА

Программируемое ограничение выходного напряжения

1 кВ … 11 кВ

Программируемое ограничение силы тока

1 мА … 11 мА

Программируемое время испытания, мин

0 м … 59 м

Программируемое время испытания, час

0 ч … 24 ч

Отключение высокого напряжения по окончании испытания

ручное /автоматическое

Максимальное время работы в циклическом режиме, в режиме постоянного тока (10 кВ, 2.5 мА)

8 ч с последующим отключением на 1 ч

Максимальное время работы в циклическом режиме, в режиме переменного тока (10 кВ, 5 мА):

8 ч с последующим отключением на 1 ч

Переключение формы выходного напряжения

автоматическое

Снятие заряда с емкостной нагрузки

встроенное

Подъём выходного испытательного напряжения

ручной /автоматический

Степень защиты блока индикации

IP54

Возможность подключения внешнего контакта блокировки подачи высокого напряжения

Подключение внешней лампы индикации (230 В, 2 А) наличия высокого напряжения

Примечание: пределы допускаемой дополнительной температурной погрешности при измерении характеристики составляют 1 /2 основной погрешности на каждые 10°С измерения температуры окружающей среды
