Установка ПАУЗК бурильных труб

Установка ПАУЗК бурильных труб

Установка полуавтоматизированного ультразвукового контроля тела бурильных труб выполнена на базе восьмиканального дефектоскопа серии «СКАНЕР» – модель «СКАРУЧ+». Установка предназначена для проведения контроля бурильных труб D73…140 мм с толщиной стенки 4…11 мм с целью выявления в них продольных, поперечных дефектов, а также выявления участков труб с толщиной стенки, выходящей за пределы минусового допуска. Настройка параметров контроля осуществляется по СОП, выполненным согласно действующим нормативным документам: ГОСТ 17410, API5, API спецификация 7.1, РД41-01-25-89, РД39-2-787-82 и др. ПАУЗК проводится с автоматической фиксацией и расшифровкой результатов контроля. Перемещение акустического блока проводится вручную. Способ ввода ультразвуковых колебаний — щелевой, контактная жидкость — водопроводная питьевая вода или незамерзающая жидкость.

Области применения дефектоскопа: контроль тела бурильных труб с целью выявления имеющихся дефектов как продольного, так и поперечного типа.

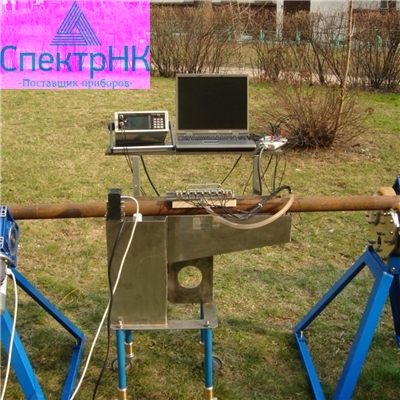

Состав установки ПАУЗК:

• многоканальный дефектоскоп серии «СКАНЕР» – модель «СКАРУЧ+»;
• многоэлементный акустический блок щелевого контакта;
• передвижная сливная ванна с насосом;
• вращатель труб D73…140мм с блоком питания и управления;
• ПЭВМ для отображения информации.
