Установка магнитоизмерительная МК-3Э

Гарантия производителя
Доставка по Казахстану	Артикул: s03148

Цену уточните у менеджера

Запросить КП Консультация

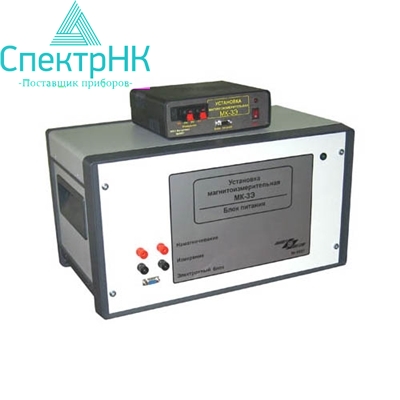

Установка магнитоизмерительная МК-3Э

Установка магнитоизмерительная МК-3Э предназначена для автоматического измерения магнитных характеристик кольцевых образцов магнитно-мягких материалов по методике ГОСТ 8.377 и протяженных образцов в соленоиде СД-3.

Комплект поставки

Электронный измерительно-управляющий блок и стабилизирующий источник намагничивающего тока в едином корпусе (электронный блок МК-ЗЭ);
Носитель с дистрибутивом программного обеспечения;
Руководство по эксплуатации;
Свидетельство о поверки Госстандарта магнитоизмерительной установки;
Компьютер;
Принтер
Стандартный образец предприятия.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат об утверждении типа средств измерений Российской Федерации. Установка внесена в Государственные реестр средств измерений РФ.

Дополнительно

Специализированная установка МК-3Э используется при диагностике в автоматическом режиме кольцевых и протяженных изделий из соответствующих магнитных мягких материалов. Это достаточно крупное, серьезное устройство, которое предназначено для решения сложных диагностических задач в различных производственных, сервисных и прочих сферах.

МК-3Э определяет: кривую намагничивания, петлю гистерезис, остаточную индукцию Br и коэрцитивную силу по индукции HcB, максимальную магнитную проницаемость. Также аппарат выявляет отношение максимальных показателей проницаемости к минимальным и коэффициент прямоугольности.

МК-3Э обладает определенными эксплуатационными особенностями: данное устройство рассчитано на использование в температурных условиях в интервале от +10°С до +40°С и выдерживает относительную влажность до 80%. Габариты: 210x67x180 мм (электронный блок), 485х295х290 мм (блок питания).

Прибор подходит для проверки объектов с различными параметрами, с внутренним диаметром: от четырех до восьмидесяти миллиметров, наружным: от шести до ста и высотой: от четырех до двадцати. При соблюдении определенных условий, спектр поддерживаемых размеров увеличивается.

Диагностическая установка МК-3Э станет мощным и надежным аппаратом для многих специалистов, в том числе и для начинающих. Она легко осваивается, ее управление оптимальным способом распределено между несколькими тумблерами, поэтому процесс контроля не требует чрезмерных лишних усилий. Данный прибор это воплощение производительности и многофункциональности. МК-3Э - достойный конкурент для многих моделей своего и более высоких классов, который приятно удивляет качеством своей работы. Данный продукт является приобретением на долгую перспективу.

Технические характеристики

Объектом контроля являются кольцевые и протяженные образцы из магнитомягких материалов;
Размеры кольцевых образцов: внутренний диаметр от 4 мм до 80 мм, наружный диаметр от 6 мм до 100 мм, высота от 4 мм до20 мм. Допускается измерение образцов других размеров Допуски на геометрические размеры образцов по ГОСТ 8.377. Размеры, масса и плотность образцов вводятся оператором с клавиатуры перед началом измерения;
Размеры протяженных образцов для измерения в соленоиде: пакет из полос длиной от 100 мм до 400 мм, сечением - квадрат со стороной от 1 мм до 10 мм; пруток длиной от 100 мм до 400 мм и поперечным размером до 10 мм. Допускается измерение образцов других размеров. Размеры образцов вводятся оператором с клавиатуры перед началом измерения;
Материал образцов - магнитно-мягкие сплавы и электротехнические стали;

Измеряемые характеристики кольцевых образцов:

магнитная петля гистерезиса B(H) по точкам, Тл, А/м;
основная кривая намагничивания B(H) по точкам, Тл, А/м;
остаточная индукция Br, Тл;
коэрцитивная сила по индукции HcB, А/м;
максимальная магнитная проницаемость mm;
магнитная проницаемость me в заданном поле;
начальная магнитная проницаемость mн;
индукция в заданном поле.

Измеряемые характеристики протяженных образцов:

коэрцитивная сила по индукции HcB, А/м;
коэрцитивная сила по намагниченности HcJ.

- Диапазоны изменения намагничивающего тока для кольцевых образцов: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А, шестой - 0-10А. Погрешность установки тока при измерении не более +0,5% от максимального значения в диапазоне;
- Диапазоны изменения намагничивающего тока для протяженных образцов в соленоиде: первый - 0-0.05А, второй - 0-0.1А, третий - 0-0.5А, четвертый 0-1.0А, пятый - 0-5.0А. Погрешность установки тока при измерении не более +0,5% от максимального значения;

Относительная погрешность измерений для доверительной вероятности 0.95, не более:

измерения точек магнитной петли гистерезиса и основной кривой намагничивания по индукции +1,5 %, по напряженности магнитного поля +2 % (на кольцевых образцах);
измерения остаточной индукции Br +2 % (на кольцевых образцах);
измерения коэрцитивной силы по индукции HcB +2 % (на кольцевых образцах и образцах протяженной формы);
измерения магнитных проницаемостей mm, me, +5 % (на кольцевых образцах);
измерения начальной магнитной проницаемости mн +7 % (на кольцевых образцах).
измерения индукции в заданном поле +2 % (на кольцевых образцах).

Эксплуатационные характеристики МК-3Э:

напряжение питания, В, от сети 220 + 22;
потребляемая мощность при питании от сети, ВА, не более 600;
габаритные размеры, мм, 290х125х200;
масса, кг, не более 15.
установка обеспечивает технические характеристики в пределах нормы через 5 минут после включения;
установка допускает непрерывную работу в течение 8 часов и более;
установка подлежит поверке в организациях, аккредитованных на право поверки, не реже 1 раза в 3 года.

Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.
