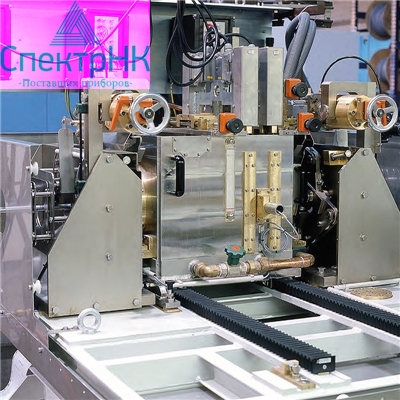

Установка ECHOGRAPH-HRPS для прутков

Установка ECHOGRAPH-HRPS для прутков

Система позволяет проводить контроль прутков диаметром от 7 до 93 мм. Контроль осуществляется с использованием иммерсионной техники, система состоит из локальной ванны и множества акустических блоков для преобразователей, которые расположены по всему сечению прутка.

На сегодняшний день, система ультразвукового контроля ECHOGRAPH-HRP.S позволяет проводить контроль прутков диаметром от 7 до 93 мм. Контроль осуществляется с использованием иммерсионной техники, т.е. контролируемый отрезок прутка полностью погружают в воду. Система состоит из локальной ванны и множества акустических блоков для преобразователей, при этом преобразователи расположены по всему сечению прутка. Данная установка позволяет проводить контроль без механического вращения объекта контроля, благодаря этому можно избежать механического изнашивания оборудования, а также вся поверхность объекта контроля будет исследована, что нетипично для контроля при вращении объекта контроля по спирали в сочетании с высокой скоростью контроля.

Главной особенностью этой системы с фиксированными преобразователями является высокая скорость контроля до 2 м / с и надежный механизм, который очень редко изнашивается из-за отсутствия вращательных компонентов. Плотность ультразвукового импульса в направлении транспортировки достаточно высока, чтобы генерировать перекрытие в направлении транспортировки. Это приводит к тому, что даже небольшие дефекты можно легко обнаружить.

Большинство дефектов имеют продольную форму из-за процесса вращения. Длина продольных дефектов легко определяется при помощи стационарных преобразователей. Для обнаружения дефектов применяют те же преобразователи. Количество импульсов определяется по пороговой амплитуде и зная плотность импульсов можно определить длину дефекта. Чтобы избежать неверных показаний, например, из-за поверхностных царапин, в счетчике импульсов можно устанавливать определенное значение, которое соответствует качеству заготовки. Минимальное количество ультразвуковых импульсов, которое превышает предустановленное пороговое значение, активирует систему оповещения в виде предупреждения. Данную функцию можно использовать для регулировки минимальной длины дефектов, которые должны быть обнаружены.



Технические характеристики
