Установка для испытания образцов бетона на водонепроницаемость УВБ-МГ4, УВБ-МГ4.01

Установка для испытания образцов бетона на водонепроницаемость УВБ-МГ4, УВБ-МГ4.01

Установки УВБ-МГ4 и УВБ-МГ4.01 предназначены для испытания бетонных образцов-цилиндров на водонепроницаемость по методу «мокрого пятна» и коэффициенту фильтрации в соответствии с ГОСТ 12730.5.

Установка предназначена для работы в помещениях исследовательских, строительных и заводских лабораторий при температуре +10…+40?С.

Установка обеспечивает выполнение испытаний образцов бетона на водонепроницаемость в автоматическом режиме. Управление работой установки осуществляется микроконтроллером в соответствии с установленными оператором исходными данными (высота образца и выдержка на ступени), при этом подъем и поддержание давления воды, выдержка на ступени, фиксация времени появления «мокрого пятна» на каждом из образцов и прекращение испытаний осуществляется автоматически.

Результаты испытаний заносятся в архив блока управления в реальном масштабе времени.

В процессе испытаний информация о давлении, ступени, времени испытаний и состоянии образцов выводится на графический дисплей.

Установка имеет энергонезависимую память на 99 результатов испытаний (серий) и режим передачи данных на ПК с возможностью последующей обработки данных и распечатки протокола испытаний.

Комплект поставки

• Установка УВБ-МГ4,
• блок управления,
• приспособление для проверки герметичности трубопроводов,
• датчик влажности (6 шт.),
• гаечный ключ,
• гильза для испытания образцов высотой 150 мм,
• USB кабель связи с ПК,
• CD с программным обеспечением,
• руководство по эксплуатации,
• упаковочная тара.

По спецзаказу:

• манометр,
• методика аттестации ПМА.003-2009,
• гильзы для испытания образцов высотой 30, 50 и 100 мм.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Дополнительно

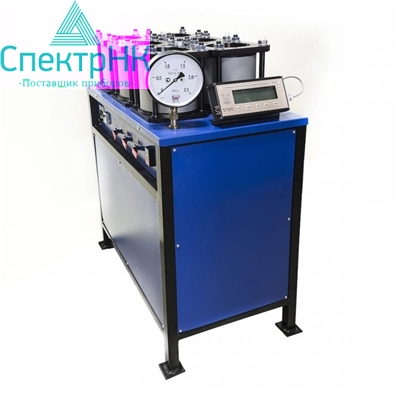

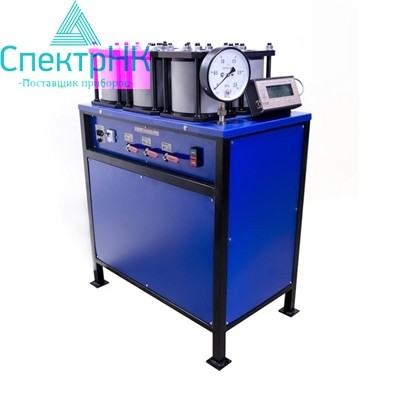

Установка для тестирования бетона на водонепроницаемость УВБ-МГ4 представляет собой каркасный стол с измерительными камерами, расположенными на нем. Эти камеры располагаются в два ряда, каждый из которых вмещает в себя по шесть объектов. Особого внимания заслуживает оборудование, имеющееся внутри стола. Это расходный бак, гидроаккумулятор и водяной насос. В боковые панели стола вмонтированы запорные винтили, автовыключатель, несколько кнопок. Диагностика водонепроницаемости проводится по принципу “мокрого пятна”. В ходе работы образцы, изготовленные из бетона, герметизируются, для чего используются специальные стальные гильзы. К ним под действием давления подводится вода. Давление постепенно увеличивается, а намокание образцов фиксируется датчиками. В данном процессе важная роль отводится микроконтроллеру. Именно он отвечает за регулирование давления, контроль промокания образцов, запись давления и многое другое.

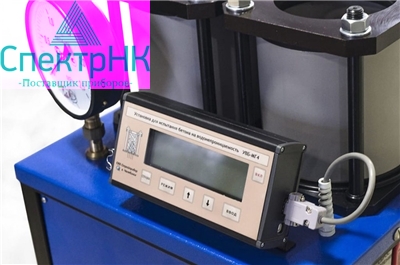

УВБ-МГ4 – это удобная установка, включающая множество элементов. Лицевая панель блока управления оснащена ЖК-индикатором, небольшой клавиатурой, где можно найти шесть кнопок. Это клавиши включения/выключения прибора, задания режима работы, записи полученных данных в архив, а также специальная клавиша для получения справки. Все эти возможности оказываются очень полезными при проведении диагностики, так как позволяют легко и оперативно управлять процессом, задавать и менять необходимые параметры, записывать информацию. Множество режимов – еще одно важное преимущество.

Перед началом работы следует ознакомиться с имеющимися эксплуатационными ограничениями, чтобы обезопасить себя от возникновения непредвиденных ситуаций. Установка УВБ-МГ4 обязательно понравится как начинающим, так и уже опытным специалистам, так как гарантирует эффективную и комфортную работу.
