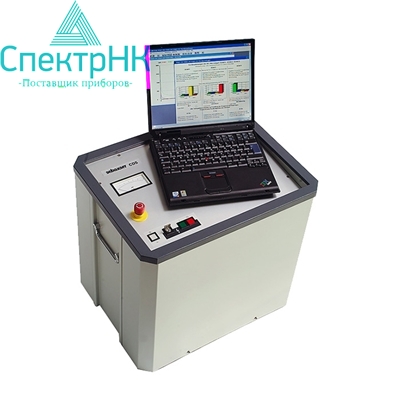

Установка CDS

Установка CDS

Либерализация энергетического рынка и новые формы имущественного менеджмента в силу экономических причин ведут к более длительному использованию или к большей загрузке имеющихся компонентов в области энергоснабжения. Применяя интегральный анализ, пользователь может без нагрузки сети оценить состояние сети, целенаправленно управлять инвестициями и повысить надежность.

Области применения переносной комбинированной установки CDS:

Переносная комбинированная установка CDS применяется как универсальная система для диэлектрической диагностики кабелей с изоляцией РE/VPE, а также бумажно-масляных кабелей с использованием известных измерительных методов: изотермический анализ тока релаксации (IRC-анализ) и измерение возвратного напряжения (RVM-анализ). Комбинированная система благодаря небольшому зарядному напряжению абсолютно не разрушает кабель. Для PE/VPE кабелей с целью обработки результатов IRC-измерений используется модуль программного обеспечения , реализованный на базе нечеткой логики. Многоступенчатое интеллектуальное программное обеспечение, используемое для оценки результатов, учитывает специальные конструкционные особенности кабеля и классифицирует состояние испытуемого объекта, выдавая информацию о прогнозируемой остаточной прочности. Оценка кабеля методом RVM осуществляется по стандарту о характерных коэффициентах и пороговых значениях. Программное обеспечение содержит банк данных с автоматизированным информационным поиском банка данных для расчета значения прочности по DIN VDE 0276, "данные о материале" и протоколирование результатов.

Отличительные особенности переносной комбинированной установки:

• Определение состояния кабеля с изоляцией из PE/VPE/бумажно-масляной, не повреждая его;
• Простое управление и автоматический процесс измерения;
• Трехфазное параллельное измерение тока и напряжения;
• Большой динамический диапазон для IRC-измерений, проводимых на протяженных кабелях;
• Измерение зарядного тока на фазе формирования;
• Улучшенная техника фильтрации для индуцированных кабелей;
• Увеличенная емкость аккумуляторов для последовательных измерений;
• Расширенный диапазон для формирующих напряжений до 5 кВ.

Комплект поставки

• Высоковольтный блок и блок управления;
• Laptop с установленным программным обеспечением;
• Комплект кабелей;
• Руководство по эксплуатации.

Внимание! Производитель оставляет за собой право изменить комплект поставки.
