Установка АУЗК листов

Установка АУЗК листов

Автоматизированная ультразвуковая измерительная установка серии «СКАНЕР» предназначена для контроля листового проката. Установка позволяет проводить контроль стальных листов, а также листов из других металлов толщиной от 6 до 120 мм по соответсвующим нормативным документам: ГОСТ 24 507,ГОСТ 22 727, ОСТ 108.109.011 и др.

Контроль проводится с целью выявления в теле проката зон расслоений и других несплошностей различного типа и ориентации и определения их координат на объекте контроля. Контроль ведется с автоматической фиксацией и расшифровкой результатов контроля. Работа установки производится в цеховых условиях. Способ ввода ультразвуковых колебаний – щелевой. Контактная жидкость – вода. Результаты контроля выводятся на экран дефектоскопа и монитор компьютера и записываются в память подключенного компьютера.

Области применения установки: контроль листового проката с целью выявления таких дефектов, как расслоения и неслошностей различного типа и ориентации.

Состав установки АУЗК:

• многоканальный дефектоскоп АУИУ «СКАНЕР»;
• контроллер управления;
• сканирующая портальная система;
• сливная ванна с насосом и соединительным оборудованием;

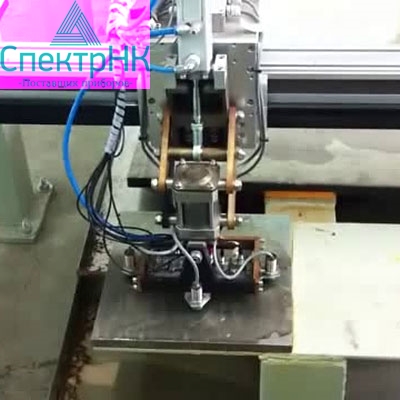

• многоэелементный акустический блок, состоящий из 6-ти специализированных ПЭП с крепежными элементами и опорного «башмак».
