Установка АУЗК концов труб

Установка АУЗК концов труб

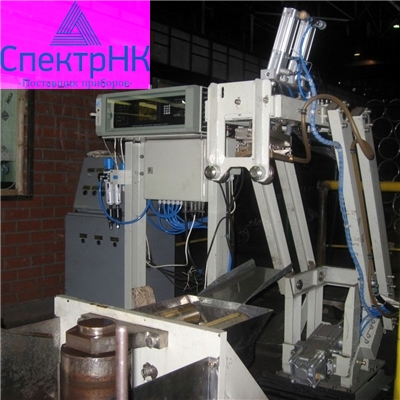

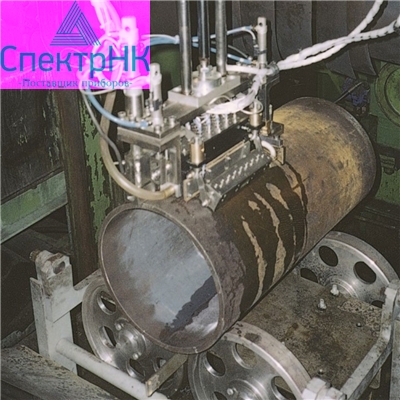

Автоматизированная ультразвуковая измерительная установка серии «СКАНЕР» предназначена для контроля концов труб с целью обнаружения расслоений, продольно и поперечно ориентированных дефектов по всей толщине стенки стальных бесшовных горячекатаных труб диаметром 159 - 426 мм и толщиной стенки 6 - 40 мм в технологическом потоке производства труб. Контроль ведется с автоматической фиксацией и расшифровкой результатов контроля. Способ ввода ультразвуковых колебаний – щелевой. Контактная жидкость – питьевая вода. Длина контролируемых концов труб – 300 мм.

Области применения установки АУЗК: осуществление автоматизированного контроля концов труб. Обнаружение расслоений и других дефектов, характерных для бесшовных стальных изделий. Активно применяется в технологическом потоке производства. Работа установки производится в цеховых условиях.

Состав установки:

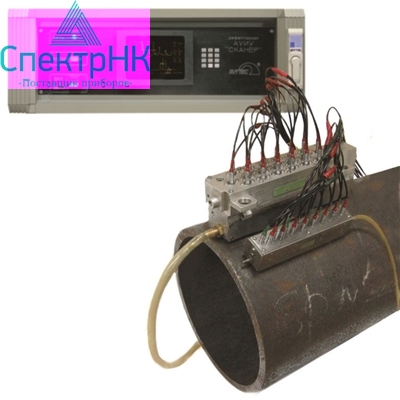

• 32- канальный ультразвуковой дефектоскоп АУИУ «СКАНЕР» с программным обеспечением визуализации и архивации результатов контроля;

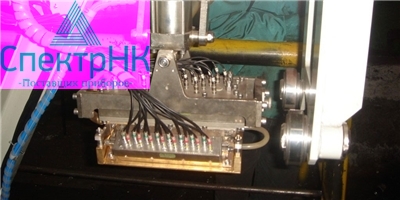

• акустические блоки;
• система подвески акустических блоков;
• система подачи контактной жидкости;
• механизмы пневмоприводные;
• система краскооотметки.

Сертификаты

Установка обеспечивает выполнение требований ASTM E 213, ASTM A 106, SEP 1915, ГОСТ 17410, ISO 3183-3, ISO 10124 по ультразвуковому контролю труб, изготавливаемых в соответствии с API 5L, API 5D, API 5CT, ГОСТ 632, ГОСТ 633, ГОСТ 550, ГОСТ 8731.

Дополнительно

















Технические характеристики
