Установка АУЗК бесшовных труб

Установка АУЗК бесшовных труб

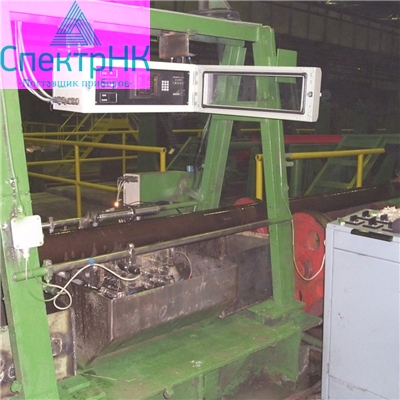

Автоматизированная ультразвуковая измерительная установка серии «СКАНЕР» с автоматической фиксацией и расшифровкой результатов контроля предназначена для проведения неразрушающего контроля стальных бесшовных труб диаметром 50 - 426 мм и толщиной стенки 3.0 - 40.0 мм в технологическом потоке производства труб. Установка АУЗК позволяет проводить сплошной контроль тела трубы и определять участки труб с толщиной стенки, выходящей за пределы допусков и обнаруживать расслоения, а также выявлять продольно и поперечно ориентированные дефекты в металле. Способ ввода ультразвуковых колебаний – иммерсионный, контактная жидкость – питьевая вода. Длина неконтролируемых концов не более 200 мм. Работа установки производится в цеховых условиях.

Области применения установки: контроль бесшовных труб, изготовленных из стали, выявление участков объекта с критическими значениями толщины стенки, обнаружение дефектов в металле.

Состав установки АУЗК:

• 32-х канальный дефектоскоп-толщиномер АУИУ «СКАНЕР»;
• система акустических блоков;

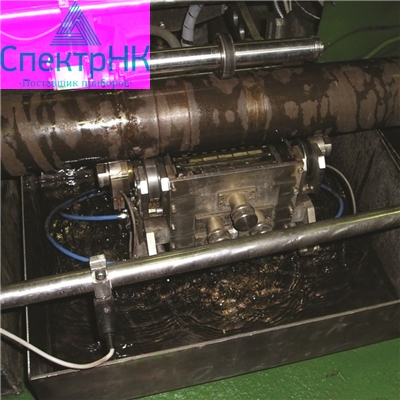

• иммерсионная ванна с механизмами юстировки акустических блоков;
• механизм подъема и опускания иммерсионной ванны;
• контроллер (блок управления);
• сливная ванна;
• вычислительный комплекс;
• координатная система (система фотозатворов);
• система краскоотметки (до 4-х штук).

Сертификаты

Установка обеспечивает выполнение требований ASTM E 213, ASTM A 106, SEP 1915, ГОСТ 17410, ISO 10124, ISO 3183-3, ISO 10543, ГОСТ 12503 по ультразвуковому контролю труб и муфтовой заготовки, изготавливаемых в соответствии с API 5L, API 5D, API 5 CT, ГОСТ 632, ГОСТ 633, ГОСТ 550, ГОСТ 8731.

Дополнительно

























Технические характеристики
