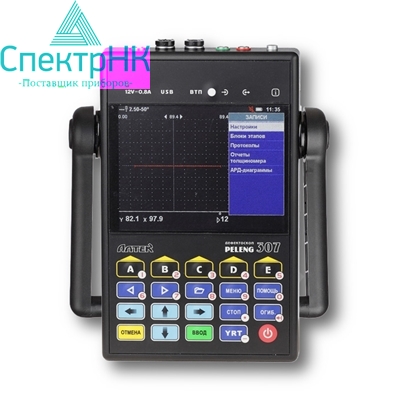

Универсальный ультразвуковой дефектоскоп УД3-307ВД

Универсальный ультразвуковой дефектоскоп УД3-307ВД

Универсальный ультразвуковой прибор, предназначенный для поиска внутренних дефектов, а также выявления приповерхностных и поверхностных дефектов в алюминии, стали, титане и прочих  электропроводящих материалах. Также УДЗ-307ВД (Пеленг -307) может использоваться как ультразвуковой толщиномер. Активно применяется на объектах промышленности, стройиндустрии, энергетики и других отраслей, как в производственных, так и лабораторных условиях.

Отличительные особенности:

• Компактность, малый вес, удобный интерфейс
• Цифровая клавиатура, построенная по типу «Одна функция - одна кнопка»
• Работоспособность при температурах от – 25 до +50 градусов по Цельсию
• УДЗ-307ВД (Пеленг -307 имеет возможность B-, A- и W- разверток, а также обобщенных диаграмм АРД- типа для настроек на определение дефектов с заданным эквивалентным размером, автоматическим расчетом эквивалентного размера дефекта  и криволинейного порога (временной регулировки чувствительности)
• Запоминание протоколов и настроек, автозащита настроек и результатов контроля от несанкционированного (случайного) удаления
• Вихретоковый сигнал практически не зависит от уровня наклона преобразователя
• УДЗ-307ВД (Пеленг -307 оснащен специальными насадками, позволяющими ему сохранять перпендикулярное положение на поверхностях криволинейного профиля
• Возможно использование дефектоскопа в качестве толщиномера

Комплект поставки

Комплектация прибора УДЗ-307ВД УНИВЕРСАЛЬНАЯ:

ГОСТ 14 782-86 «Контроль неразрушающий. Соединения сварные. Методы ультразвуковые»;
ГОСТ 24 507-80 «Поковки из черных и цветных металлов. Методы УЗД»

• ПЭП (преобразователи пьезоэлектрического типа)  П111–2,5–K12; П111–10–K4; П121–2,5–50°; П121–2,5–65°; П121–5–65°; П112–5–12/2
• Пять кабелей для соединения ПЭП с разъемом LEMO-00  и переходников для преобразователей с разъемом СР-50
• Кабель подключения прибора к компьютеру
• Сетевой адаптер устройство для зарядки
• Комплект головных телефонов
• Чехол-футляр для электронного блока
• Мягкий кейс для транспортировки дефектоскопа
• Бленда с солнцезащитными свойствами
• Пенал для принадлежностей
• Компакт-диск с программным обеспечением «УНИВЕРСАЛЬНОЕ»
• Комплект документации (включая инструкцию по поверке, руководство по эксплуатации и т.д)
• Жесткий кейс

Комплектация прибора УДЗ-307ВД НЕФТЕГАЗОВАЯ:

РД-08.00-60.30.00-КТН-046-1-05 «Руководящий документ. Неразрушающий контроль сварных соединений при строительстве и ремонте магистральных нефтепроводов»

СТО Газпром 2-2.4-083-2006 «Инструкция по неразрушающим методам контроля качества сварных соединений при строительстве и ремонте промысловых и магистральных газопроводов»

«Методика по ультразвуковому контролю стыковых кольцевых сварных соединений стальных и полиэтиленовых газопроводов (для преобразователей хордового типа)» (утверждена НП «СЭЦ промышленной безопасности»  и ЗАО НПП «Политест»; согласована Отделом Газового надзора Госгортехнадзора Казахстана 21.05.2004, №14-03/229)

ИПТ-010-95 «Инструкция по технологии ультразвукового контроля стыковых кольцевых сварных соединений трубопроводов и труб поверхностей теплообмена с применением раздельно-совмещенных наклонных преобразователей с эластичным протектором» (разработана Научно-производственным предприятием «ПОЛИТЕСТ» Москва, 1996)

ВСН 012-88 «Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ. Часть I»

И №23 СД-80 «Инструкция по дефектоскопии гибов трубопроводов из перлитной стали»

МТ-РТС-К-01-94 «Методика ультразвукового контроля сварных соединений котлоагрегатов, трубопроводов и сосудов высокого давления дефектоскопом УД2-12»

Методические указания. «Ультразвуковой контроль критических участков бурильных труб с помощью поисковых устройств «ЭХОТЕСТ» (разработаны ЗАО «ПИК и Ко» Москва, 2004)

• ПЭП (преобразователи пьезоэлектрического типа)  П111–2,5–K12; П111–10–K4; П121–2,5–50°; П121–2,5–65°; П121–5–65°; П112–5–12/2
• Пять кабелей для соединения ПЭП с разъемом LEMO-00  и переходников для преобразователей с разъемом СР-50
• Кабель подключения прибора к компьютеру
• Сетевой адаптер устройство для зарядки
• Комплект головных телефонов
• Чехол-футляр для электронного блока
• Мягкий кейс для транспортировки дефектоскопа
• Бленда с солнцезащитными свойствами
• Пенал для принадлежностей
• Компакт-диск с программным обеспечением «НЕФТЕГАЗОВОЕ»
• Комплект документации (включая инструкцию по поверке, руководство по эксплуатации и т. д.)
• Жесткий кейс

Комплектация прибора УДЗ-307ВД СУДОСТРОИТЕЛЬНАЯ:

ОСТ 5Р.9675-88 «Контроль неразрушающий. Заготовки металлические. Ультразвуковой метод контроля сплошности»

ОСТ 5Р.1093-93 «Соединения сварные стальных корпусных конструкций надводных судов. Правила контроля»

ОСТ 5Р.9413-83 «Соединения сварные корпусных конструкций из алюминиевых сплавов. Правила контроля»

ОСТ 5Р.9768-89 «Контроль неразрушающий. Соединения сварные. Ультразвуковой метод»

• ПЭП (преобразователи пьезоэлектрического типа)  П111–2,5–K12; П121–2,5–50°; П121–2,5–65°; П121–5–65°; П121–5–70°; П112–5–12/2
• Пять кабелей для соединения ПЭП с разъемом LEMO-00  и переходников для преобразователей с разъемом СР-50
• Кабель подключения прибора к компьютеру
• Сетевой адаптер устройство для зарядки
• Комплект головных телефонов
• Чехол-футляр для электронного блока
• Мягкий кейс для транспортировки дефектоскопа
• Бленда с солнцезащитными свойствами
• Пенал для принадлежностей
• Компакт-диск с программным обеспечением «НЕФТЕГАЗОВОЕ»
• Комплект документации (включая инструкцию по поверке, руководство по эксплуатации и т. д.)
• Жесткий кейс

Комплектация прибора УДЗ-307ВД ТЕПЛОЭНЕРГЕТИЧЕСКАЯ:

МТ-РТС-К-01-94 «Методика ультразвукового контроля сварных соединений котлоагрегатов, трубопроводов и сосудов высокого давления дефектоскопом УД2-12»

РД34.17.302-97 (ОП 501 ЦД - 97) «Ультразвуковой контроль оборудования и трубопроводов тепловых электростанций и отопительных котельных»

ИПТ-010-95 «Инструкция по технологии ультразвукового контроля стыковых кольцевых сварных соединений трубопроводов и труб поверхностей теплообмена с применением раздельно-совмещенных наклонных преобразователей с эластичным протектором» (разработана Научно-производственным предприятием «ПОЛИТЕСТ» Москва, 1996)

И №23 СД-80 «Инструкция по дефектоскопии гибов трубопроводов из перлитной стали» Ультразвуковой контроль сварных соединений по схеме «тандем» и по стредл-схеме

• ПЭП (преобразователи пьезоэлектрического типа)  П111–2,5–K12; П111–10–K4; П121–2,5–50°; П121–2,5–65°; П121–5–65°; П112–5–12/2
• Пять кабелей для соединения ПЭП с разъемом LEMO-00  и переходников для преобразователей с разъемом СР-50
• Кабель подключения прибора к компьютеру
• Сетевой адаптер устройство для зарядки
• Комплект головных телефонов
• Чехол-футляр для электронного блока
• Мягкий кейс для транспортировки прибора
• Бленда с солнцезащитными свойствами
• Пенал для принадлежностей
• Компакт-диск с программным обеспечением «УНИВЕРСАЛЬНОЕ»
• Комплект документации (включая инструкцию по поверке, руководство по эксплуатации и т.д)
• Жесткий кейс

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

• Свидетельство утверждения типа средств измерения (Россия)
• Сертификат соответствия (Россия)
• Разрешение РосТехНадзора (Россия)
• Сертификат о типовом одобрении Российского Морского Регистра Судоходства
• Сертификат о признании утверждения типа средств измерения (Казахстан)
• Сертификат об утверждении типа средств измерений (Беларусь)

Дополнительно

Надежный, современный, многофункциональный ультразвуковой дефектоскоп УД3-307ВД один из лучших представителей анализаторов. Когда необходимо оперативно и с высокой точностью найти нарушения данный прибор сослужит хорошую службу.

Ультразвуковой дефектоскоп УД3-307ВД обнаружит все имеющиеся трещины, поры и прочие дефекты, отобразит результаты обследования на ЖКД-экране со всеми необходимыми значениями и характеристиками. Аппарат определяет координаты и эквивалентные размеры несоответствий и при этом учитывает все неровности сканируемой поверхности.

Память прибора энергонезависимая, в ней сохраняются отчеты о проведенных проверках, в которых отражены измерения толщины изделий, особенности и размеры дефектов. Удз307вд подключается к компьютеру, так что есть возможность работать с полученными данными на ЭВМ. Поддерживаемая операционная система: Windows, версий XP, VISTA, 7.

Прибор без осложнений переносит низкие температуры до минус двадцати пяти градусов по Цельсию и высокие до пятидесяти. Устойчив к синусоидальным вибрациям, электромагнитным помехам и одиночным механическим воздействиям. Аккумулятор защищен от вскрытия специальной пломбой.

В комплект дефектоскопа входят чехол и несколько ремней, которые позволяют осуществлять различные варианты закрепления аппарата на груди или руке оператора. Также имеется тубус, который обеспечит оптимальное изображение на экране в условиях яркого солнечного освещения.

Прибор поддерживает специальную систему идентификации. Включая аппарат, оператор должен ввести свои фамилию и имя. Это позволит защитить данные от случайного удаления или изменения. Функцию можно отключить или включить по желанию. Ультразвуковой дефектоскоп УД3-307ВД – это выбор ценителей безопасности и высокой эффективности.
