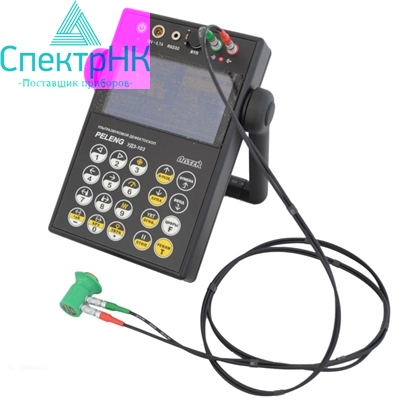

Универсальный ультразвуковой дефектоскоп УД3-103 Пеленг

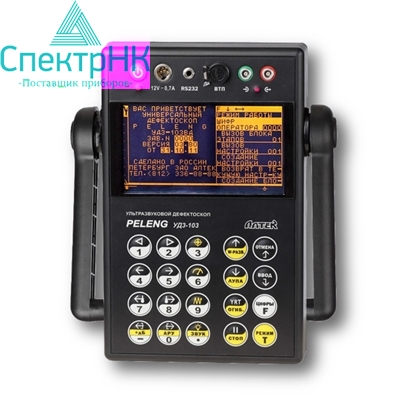

Универсальный ультразвуковой дефектоскоп УД3-103 Пеленг

Современный высокоточный и надежный дефектоскоп универсального типа (использует как ультразвуковой метод контроля, так и вихреток; активация вихретокового контроля – по дополнительному заказу). Используется для обнаружения таких дефектов как трещины, поры, раковины и прочие нарушения однородности и сплошности материалов, а также последующей параметризацией и регистрацией в запоминающем устройстве характеристик выявленных дефектов: амплитуды отраженного сигнала, эквивалентной площади, координат и т.п.). Кроме того, в вихретококовом режиме работы прибор способен оценивать глубину распространения поверхностных дефектов, используя контроль ручного и различные скан-устройства.

Активно используется на предприятиях машиностроения и металлообработки, металлургии, объектах стройиндустрии, промышленности, энергетики, в транспортном комплексе и  т. д. В зависимости от модификационных версий УД3-103 Пеленг применяется для диагностики сварных швов и основного металла, трубопроводов, котловых конструкций, а также для проведения вихретоковой дефектоскопии конструкций из электропроводящих материалов. Эффективен в работе как в лабораторных, так и производственных условиях

Отличительные особенности прибора УДЗ-103 Пеленг:

• Удобство использования, надежность, высокая производительность
• Возможность представления на экране информации в виде развертки типа А, визуализации сечения (разверткой типа В), изображения лучей с отмеченными зонами дефекта или же демонстрации параметров дефектов (координатами, эквивалентной площадью, размеров коэффициента выявляемости и амплитудой сигнала от дефектного участка). Длительность развертки устанавливается автоматически, в зависимости от длины строба
• Предусмотрено выделение максимального сигнала маркером автоизмерительного типа; наличие двух стробов, каждый из которых способен функционировать по зеркально-теневому, эхо- или теневому типам.
• Сигнализации обнаружения дефектов аудио- и аудио-оптического типов
• Скорость ультразвуковых волн устанавливается в зависимости от углового значения ввода и особенностей материала
• Для настройки дефектоскопа на обнаружение дефектов заданного размера, диаметра, эквивалентной площади, используется обобщенная диаграмма АРД встроенного типа
• Автоматическая установка длительности развертки в зависимости от длины строба, а скорости ультразвуковых волн – от углового значения вода и особенностей материала
• Настройка чувствительности дефектоскопа  и глубиномера строится по полуавтоматическому принципу
• Технологически функционирование прибора имеет несколько режимов: «ОГИБАЮШАЯ» (все сигналы остаются на дисплее), «СТОП-КАДР» (пауза всех сигналов на дисплее), «ЛУПА» (участок развертки типа А с масштабированием),  «УЧЕТ КРИВИЗНЫ» (с автоматическим учитыванием кривизны поверхности объекта в процессе расчета координат месторасположения дефекта),  «РАДИОСИГНАЛ» (недектированный сигнал).
• Режим контроля вихретоковым методом. Частота до 100кГц, статический и динамический принципы контроля, возможность сохранения результатов измерений в памяти прибора, а также передачи их в компьютер
• Режим работы толщиномера. Разрешающая способность: до 0,01мм, минимальная толщина изделия – 0,8 мм; возможность измерений согласно двум донным или первому донному сигналу; развертка типа А позволяющая проводить диагностику в сложных условиях (при большом затухании, высоком уровне шумов и помех, в случае расслоения покрытия и т.д.)
• Запоминающее устройство энергонезависимого типа, позволяющее запоминать не менее 400 индивидуальных настроек и обладающее кодовой защитой от несанкционированного удаления и внесения исправлений в настройки

Данная модель дефектоскопа может поставляться в нескольких спецмодификациях, имеющих отдельные спецификации:

• Дефектоскоп УД3-103 УНИВЕРСАЛЬНЫЙ
• Дефектоскоп УД3-103 ДЛЯ НЕФТЕГАЗОВОГО ОБОРУДОВАНИЯ (ВСН - 012 и инструкции по диагностике систем полиэтиленовых и металлических трубопроводов)
• Дефектоскоп УД3-103 ДЛЯ СУДОСТРОИТЕЛЬНОЙ ОТРАСЛИ (диагностика сварных соединений и основы металлических корпусов судов)
• Дефектоскоп УД3-103 ДЛЯ ПРИЕМНОГО КОНТРОЛЯ КАЧЕСТВА ИЗГОТОВЛЕНИЯ (РЕМОНТА) Ж/Д ОСЕЙ И КОЛЕС (РД 32.144-2000)



Комплект поставки

• Пьезоэлектрические преобразователи (ПЭП) П121
• Кабель совмещенных и раздельно-совмещенных ПЭП , LEMO-00 разъем и переходники для ПЭП с разъемом СР-50
• Шина ПК
• ЗУ  сетевой адаптер
• АКБ 2шт.
• Чехол защитный
• Сумка транспортировочная
• Защитная бленда
• Пенал для принадлежностей
• ПО для ПК
• Эксплуатационная документация (Руководство, Инструкция по проведению поверки /калибровки/, Формуляр)

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

• Свидетельство утверждения типа средств измерения (Россия)
• Сертификат соответствия (Россия)
• Разрешение РосТехНадзора (Россия)
• Сертификат о типовом одобрении Российского Морского Регистра Судоходства
• Сертификат о признании утверждения типа средств измерений (Казахстан)
• Разрешение горнотехнического контроля (Казахстан)
• Сертификат об утверждении типа средств измерений (Беларусь)

Дополнительно

Выбор многих специалистов это дефектоскоп пеленг УД3-103. Он как нельзя лучше подходит для обнаружения нарушений в металлах и сварных соединениях различных конструкций, а также измерения толщины и проверки всевозможных электропроводящих изделий.

Дефектоскоп пеленг УД3-103 – ультразвуковой аппарат, который имеет вихретоковые каналы. Может работать с железнодорожными колесами и осями, применяется для проверки деталей нефтяной и газовой промышленности, обеспечивает проверку заготовок и изделий в судостроительном производстве, конструкций из стали, титана и алюминия.

Также, зачастую используется при выявлении дефектов и ведении отчетов по толщинометрии по монтажу, эксплуатации и ремонту в машиностроительной, энергетической, металлургической и транспортной отраслях.

Определяя нарушения, дефектоскоп пеленг УД3-103 учитывает кривизну сканируемой поверхности и отображает на мониторе отраженные сигналы в виде радиоимпульсов. Функционирует в таких популярных режимах, как "ард", "стоп-кадр", "огибающая", "лупа" и других. Проводит УЗ-сканирование с использованием двух зон временной селекции и регулировки чувствительности, обеспечивает оперативную корректировку и качества акустического контакта по опорному сигналу.

К достоинствам аппарата также стоит отнести память, рассчитанную на фиксирование до четырехсот конфигураций, возможность работать в суровых температурных условиях до минус тридцати градусов по Цельсию, существенное упрощение процесса создания ультразвуковых настроек, а также повышение их точности, благодаря наличию типовых вариантов работы, и ко всему прочему УД3-103 способен выводить данные на ЭВМ для дальнейшей работы с ними. Весит аппарат всего 1,2 килограмм, его размеры 140x220x42.
