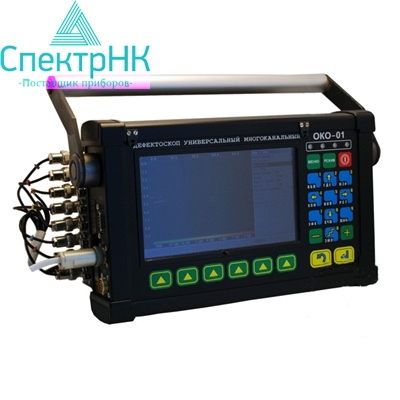

Универсальный многоканальный вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01

Универсальный многоканальный вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01

Дефектоскоп вихретоковый ВД-132-К-IIIY-ОКО-01 с полноцветным TFT-дисплеем предоставляет возможность детектирования поверхностных и подповерхностных дефектных образований. Оперативная выдача информации и полное документирование результатов диагностики в реальновременном режиме. Дефектоскоп ВД-132-К-IIIY-ОКО-01 имеет дистанционное управление, ручные сканеры и датчики пути. Сохранение и загрузка данных посредством карты памяти Compact Flash. Есть возможность разработки спецсофта под конкретную задачу. Количество каналов регистрации дефектоскопа ВД-132-К-IIIY-ОКО-01 от 4-х до 32-х.

Дефектоскоп многоканальный вихревых токов ВД-132-К-IIIY-ОКО-01 предназначен для проведения ручной и механизированной диагностики вихретоковым методом на наличие поверхностных и подповерхностных дефектных образований, типа нарушения сплошности материала (трещины, раковины, волосовины) металлических объектов; качественной оценки выявленных дефектов, сбора данных дефектоскопии и сохранения полученных результатов диагностики в энергонезависимом запоминающем устройстве для последующей обработки, анализа и хранения. Применяется при контроле качества продукции, в процессе изготовления, тестирования и эксплуатации, во многих отраслях промышленности, в составе автоматизированных комплексов неразрушающего контроля.

Отличительные особенности:

• Оперативная выдача информации прибором ВД-132-К-IIIY-ОКО-01 в реальновременном режиме
• Полное документирование инфомации дефектоскопом ВД-132-К-IIIY-ОКО-01 всего процесса проведения диагностики, сохранение архивов, постобработка и анализ
• Гибкая организация системы (многоканальность) - подключение необходимого количества ультразвуковых и вихретоковых блоков
• Дистанционное управление и ручные сканеры
• Подключение к дефектоскопу ВД-132-К-IIIY-ОКО-01 до 2-х датчиков пути (позиционирование)
• Сохранение и загрузка данных, полученных с помощью дефектоскопа ВД-132-К-IIIY-ОКО-01 посредством карты Compact Flash;
• Возможность разработки спецсофта под конкретную задачу;
• Количество каналов дефектоскопа ВД-132-К-IIIY-ОКО-01: 8 / 16 / 24 / 32 - от потребностей заказчика (UT, ET)
• Реализация любых схем прозвучивания в авто/ручном режимах (UT)

Формы отображения информации дефектоскопом ВД-132-К-IIIY-ОКО-01:

1. А-Скан (UT)
2. Б-Скан (UT)
3. Ортогональные проекционные виды (UT)
4. Отображение полученных сигналов на комплексной плоскости (ET)
5. Воспроизведение с ожидающей (синхронизированной) развёрткой (ET)

Возможности вихретокового дефектоскопа ВД-132-К-IIIY-ОКО-01:

• Динамический диапазон изменения коэффициента усиления дефектоскопа ВД-132-К-IIIY-ОКО-01: 0 ... 80 дБ (UT) / 0 ... 65 дБ (ET) (шаг 1 дБ)
• Полосовая и дифференциальная фильтрация приёмных трактов выбирается в соответствии с задачей диагностики (UT, ET)
• Создание смесей (смешивание, микширование) сигналов (ET)
• Многоканальная поличастотная диагностика (ET)
• Диапазон значений частот вихретоковых каналов дефектоскопа ВД-132-К-IIIY-ОКО-01: 100 Гц ... 1 МГц (ET)

Универсальный многоканальный вихретоковый дефектоскоп ВД-ОКО-01 предназначен для решения широкого спектра задач вихретоковой дефектоскопии в таких промышленных отраслях как:

• АВИАЦИОННАЯ

контроль деталей авиационной техники (диски колес, обшивка, лопатки турбин, многослойные конструкции и т.д.);

• ЖЕЛЕЗНОДОРОЖНЫЙ ТРАНСПОРТ

контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележек грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.);

• НЕФТЕГАЗОВАЯ

контроль нефтепроводов, сосудов под давлением и т.д.;

• ХИМИЧЕСКАЯ

контроль трубопроводов, промышленных резервуаров и т.д.;

• ЭНЕРГЕТИЧЕСКАЯ

контроль труб парогенераторов внутренними проходными ВТП, контроль коллекторов и т.д.;

• МАШИНОСТРОИТЕЛЬНАЯ

контроль прутков, проволоки, металлоконструкций, прокатных валков, листового метала, металлических частей несущих конструкций и т.д.

Комплект поставки

Базовая комплектация поставки:

• Вихретоковый дефектоскоп ВД-132-К-IIIY-ОКО-01
• Блок вихретоковый
• БП АКБ
• БП сеть
• Преобразователь вихретоковый ПН-12-МДФ01 (с кабелем)
• Карта памяти
• Картридер
• ПО
• ЗУ АЗУ-6
• Стандартный эталонный образец предприятия СОП 7.001.70 (сталь 45)
• Образец эталонный зазора (по отдельному заказу)
• Сканер (по отдельному заказу)
• Чехол защитный для блока электронного
• Кейс для принадлежностей
• Руководство
• Руководство по эксплуатации автоматического ЗУ АЗУ-6

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Сертификат о внесении в Государственный реестр средств измерений РФ.
