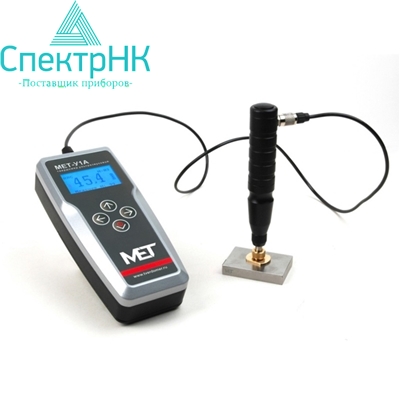

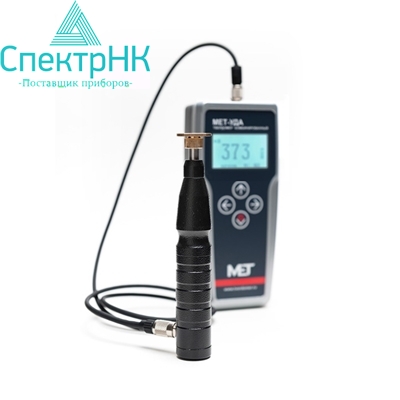

Ультразвуковой твердомер МЕТ-У1А

Ультразвуковой твердомер МЕТ-У1А

Твердомер предназначен для локального экспресс-измерения твердости различных изделий методом ультразвукового контактного импеданса по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.

Важная особенность: В отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора – в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.), пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1.

Твердомер выпускается в пластмассовом МЕТ-У1 и металлическом корпусе МЕТ-У1А.

 Основные возможности ультразвукового толщиномера МЕТ-У1:

• измерения твёрдости металлов и сплавов по стандартизованным в Казахстане шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD);
• наличие трех дополнительных шкал H1, H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.);
• использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB);
• подключение по заявке укороченного датчика У1/2.

Твердомер измеряет твердость следующих изделий:

• любых по массе изделий толщиной от 1 мм (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.);
• без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи);
• металлических покрытий;
• изделий сложной формы, в труднодоступных местах.



Комплект поставки

При поставках по Казахстану и в страны ближнего зарубежья:

• Электронный блок
• Датчик ультразвуковой У1
• Блок питания
• Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
• Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
• Паспорт и Методика Поверки
• Свидетельство о поверке
• Кабель для связи с компьютером через USB-порт
• CD-диск с программным обеспечением
• Универсальный чехол
• Упаковочная сумка

Комплектность при поставках в страны дальнего зарубежья:

• Электронный блок
• Датчик ультразвуковой У1
• Блок питания
• Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
• Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
• Паспорт (на английском языке)
• Calibration certificate
• Кабель для связи с компьютером через USB-порт
• CD-диск с программным обеспечением
• Универсальный чехол
• Упаковочная сумка

Дополнительные принадлежности:

• Эталонные меры твёрдости (гост 9031-75; 8.426-81)
• Притирочная смазка
• Штатив для датчика
• Шлифовальная машинка на аккумуляторах
• Сменная насадка к датчику
• Кондуктор датчика
• Короткий датчик

Эталонные меры твёрдости (гост 9031-75; 8.426-81):

- Меры твердости Роквелла МТР (HRC)

- Меры твердости Бринелля МТБ (HB)

- Меры твердости Виккерса МТВ (HV)

- Меры твердости Шора МТШ (HSD)

Рекомендуется приобрести:

Меры твердости для проверки правильности показаний твердомера и, в случае необходимости, его калибровки.

Штатив для датчика

Обеспечивает стабильное усилие и перпендикулярность к измеряемой поверхности при измерении малых и тонких изделий. Рекомендуется использовать штатив для измерения изделий малого размера, в труднодоступных местах.

Возможности штатива:

• регулируемая высота установки датчика;
• плавное нагружение датчика с исключением возможности его колебаний и перемещений (сдвигов) по поверхности контролируемого изделия.

Шлифовальная машинка на аккумуляторах

Обеспечивает надлежащую подготовку зоны измерения на поверхности контролируемого изделия. Является идеальным дополнением для подготовки необработанных, шероховатых, коррозионных металлических поверхностей и сварных швов в зоне измерения для датчика твердомера.

Шероховатость поверхности в зоне измерения не более, Ra	2,5
Регулируемый диапазон частоты вращения, об/мин	5000 - 35000
Масса, кг	0,424
Время зарядки аккумулятора, ч	3
Тип аккумуляторной батареи	LiIon
Напряжение аккумулятора, V	10,8
Количество сменных принадлежностей оснастки для шлифования, чистки, полировки, гравировки, резки и заточки	60
Комплектация	пластиковый чемодан, зарядное устройство, инструкция, гарантийный талон

Сменная насадка к датчику

Обеспечивает надёжную фиксацию и установку датчика строго перпендикулярно к оси изделий цилиндрической формы. Максимально снижает погрешность твердомера при измерении цилиндрических поверхностей.

Кондуктор датчика

Обеспечивает проведение измерений малых изделий цилиндрической формы (стержни, гвозди, свёрла, проволока и др.). Изготавливается индивидуально под типоразмеры изделий заказчика.

Короткий датчик

Короткая модель датчика предназначена для проведения измерений в условиях ограниченного пространства (поверхность внутреннего диаметра гильз, втулок, труб и др.). Габаритные размеры, мм (длина/диаметр): 80/40.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Сертификаты

Твердомер аттестован в Госстандарте Казахстана (сертификат утверждения типа №7951), зарегистрирован в Государственном реестре средств измерений Казахстана под №19623-00 и в реестрах средств измерений Украины и Беларуси. Прибор внесен в отраслевой реестр средств измерений МПС РФ.

Дополнительно

Компактный и очень эффективный ультразвуковой твердомер МЕТ-У1А является универсальным прибором по диагностике самых разных объектов на предмет твердости, который работает по Бринеллю, Роквеллу, Виккерса и Шора, определяет значения предела прочности на растяжении у изделий из перлитной стали.

Ультразвуковой твердомер МЕТ-У1А предполагает проведение диагностики объектов оригинальных форм и почти недосягаемых мест. Он не имеет строгих ограничений по весу исследуемого предмета. Не оставляет следов на измеряемой поверхности. На точность исследований аппарата не оказывает влияния его положение в пространстве.

Хорошая оснащенность прибора даст возможность оператору работать в комфортных условиях. Его дисплей имеет подсветку, поэтому совершать измерения с помощью МЕТ-У1А можно и в дневное, и в ночное время суток. Заряд батарей держится до двадцати часов, также прибор работает и от сети. При диагностике на экране одновременно высвечиваются название шкалы, показатель измерения, его номер, режим функционирования, номер архива и состояние батареи, в совокупности это обеспечивает пользователя всей необходимой информацией одновременно, исключая нужду в лишних манипуляций в интерфейсе прибора для поиска информации.

МЕТ-У1А способен сохранять данные и с помощью подсоединения к персональному компьютеру отправляет их на него для более удобного рассмотрения, анализа и дальнейшей работы.

Аппарат выдерживает температуру от -20°C до +55°C и влажности воздуха до 80%. Габаритные размеры: электроблок - 180х80х42 мм, датчик – 160х25. Масса твердомера: общий вес – 1,3 кг.

Для специалистов, которые ищут компактный, но при этом многофункциональный аппарат ультразвуковой твердомер МЕТ-У1А будет подходящим вариантом. Они смогут оценить его скорость, точность и качественность выполняемой работы.
