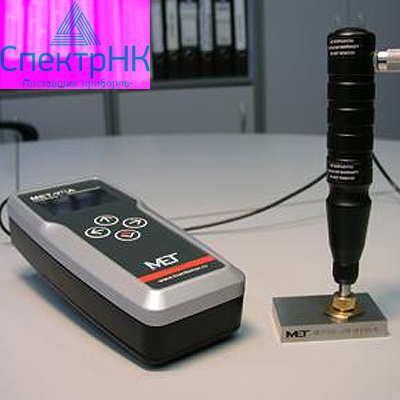

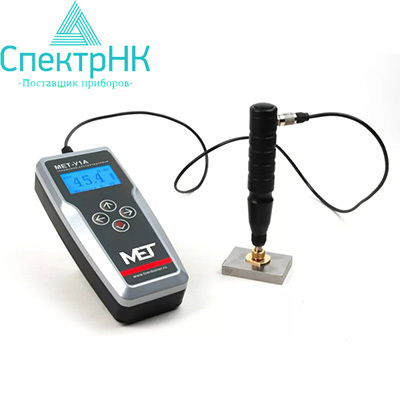

Ультразвуковой твердомер МЕТ-У1

МЕТ-У1
  • МЕТ-У1
  • МЕТ-У1

Гарантия производителя

Производитель: МЕТ

Доставка по Казахстану

Артикул: s00274

Цену уточните у менеджера

Запросить КП Консультация

Описание твердомер МЕТ-У1

Твердомер предназначен для локального экспресс измерения твердости различных изделий метод ультразвукового контактного импеданса по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.

Важная особенность

В отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора – в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.) пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1.
Твердомер аттестован в Госстандарте Казахстана (сертификат утверждения типа №7951), зарегистрирован в Государственном реестре средств измерений Казахстана под №19623-00, и в реестрах средств измерений Украины и Беларуси. Прибор внесен в отраслевой реестр средств измерений МПС РФ.

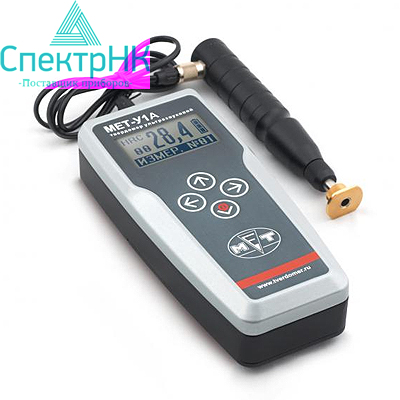

Твердомер выпускается в пластмассовом (МЕТ-У1) и металлическом (МЕТ-У1А) корпусе.

Основные особенности

  • Память: 100 результатов измерений
    с возможностью их передачи в ПК (по доп заказу)
  • Определение предела прочности на растяжение Rm (σB) путем автоматического пересчета с НВ по ГОСТ 22761-77 для сталей перлитного класса
  • 3 дополнительных шкалы твердости
  • Усреднение результатов измерения
  • Автоматическое отключение питания
  • Графический ЖКИ с подсветкой
  • Питание: 1 аккумулятор "С"
  • Два вида корпуса

Комплект поставки твердомер МЕТ-У1

  1. Электронный блок твердомера МЕТ-У1
  2. Датчик У1
  3. Кабель USB для связи с ПК
  4. Аккумулятор NiMh "C"
  5. Зарядное устройство
  6. Диск с ПО
  7. Комплект документации: руководство по эксплуатации, метрологическая поверка
  8. Сумка для переноски

Технические характеристики

Пространственное положение твердомера при измерении

любое (не влияет на точность показаний)

Обработка результатов измерений в твердомере

вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений);

Обработка результатов измерений на компьютере

передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное програмное обеспечение.

Подсветка дисплея

Есть

Одновременная индикация на дисплее

шкала твердости
измеренное значение
номер измерения
режим работы
номер архива
степень разрядки источника питания

Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера

100

Автоматическое отключение питания, время, сек.

150

Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки
с Подсветкой
от сети переменного тока





20
8
неограничено

Время полной зарядки аккумуляторной батареи, ч.

8

Электропитание твердомера:
сеть переменного тока, В / Гц
аккумуляторная батарея, В
потребляемая мощность, не более, ВА


100-200 / 50-60
1,2
3,0

Диапазон температур, от / и до /, °С:
при эксплуатации
при хранении и транспортировке


-20 ... +55

-35 ... +60

Относительная влажность воздуха, %

30 ... 80

Наличие драгоценных металлов и камней:
серебро, млг
алмаз, карат


16,8
0,07

Габаритные размеры, мм:
электронный блок (длина / ширина / высота)
датчик (длина / диаметр)


180 х 80 х 42
160 / 25

Масса твердомера, кг:
электронный блок + датчик
в полной комплектации (брутто)


0,65
1,3

Время одного измерения твёрдости, с

4

Шероховатость измеряемой поверхности, не более, Ra

2,5

Радиус кривизны измеряемой поверхности, не менее, мм:

5

Масса контролируемого изделия, не менее, кг:

0,01

Толщина контролируемого изделия, не менее, мм:
датчик без дополнительных принадлежностей
датчик с дополнительными принадлежностями


2
1

Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм:

0,03

Ресурс датчика (минимальное количество измерений):

200000

Усилие нажатия на датчик ультразвуковой У1, не менее, Н

14,7

Минимальный диаметр площадки на изделии для установки датчика, мм:

7 (по заказу - 5)

Размер отпечатка на измеряемой поверхности (длина диагонали), мм:

0,07

Диапазон измерения твердости и погрешность ультразвукового толщиномера МЕТ-У1А

Шкалы твердости

Диапазон измерения

Погрешность, не более

По шкале "С" Роквелла

(20-70) HRC

1,5 HRC

По шкале Бринелля

(75-650) НВ

10 НВ

По шкале Виккерса

(75-1000) HV

12 HV

По шкале Шора

(23-102) HSD

2 HSD

Предел прочности на разрыв Rm

(378-1736 Мпа)

5 %
